Unità di reazione catalizzatrice a letto fisso

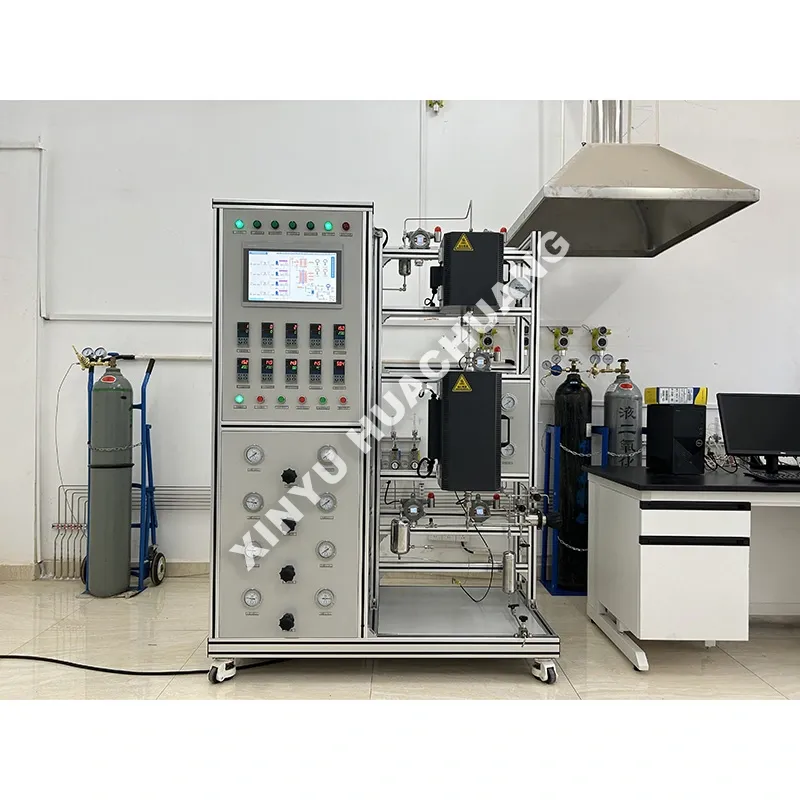

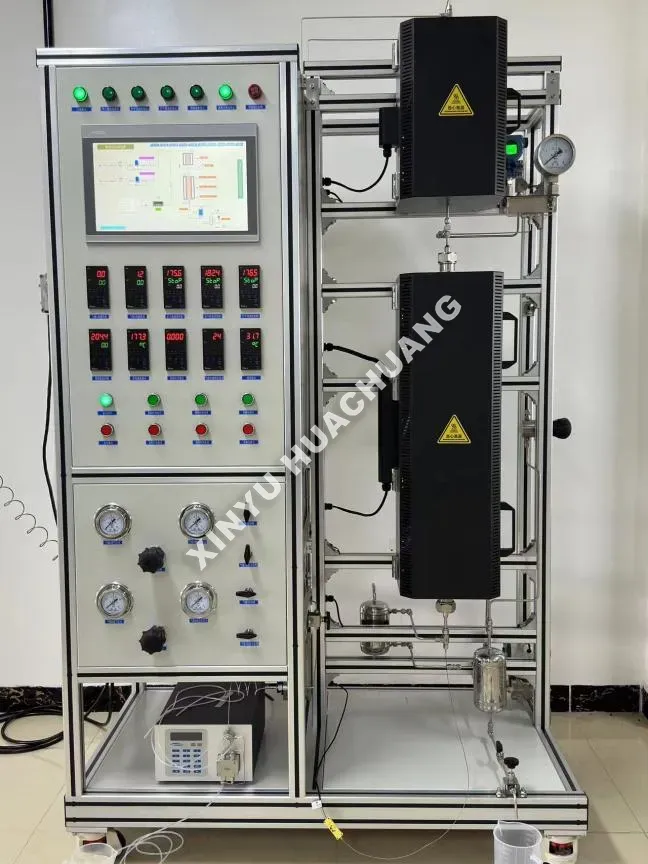

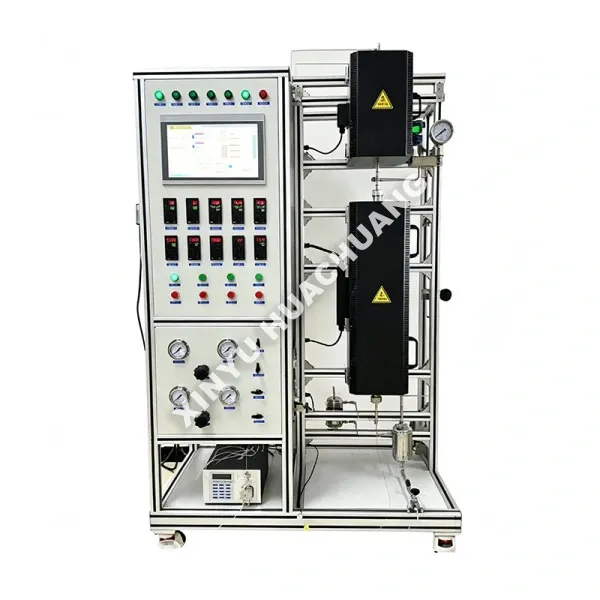

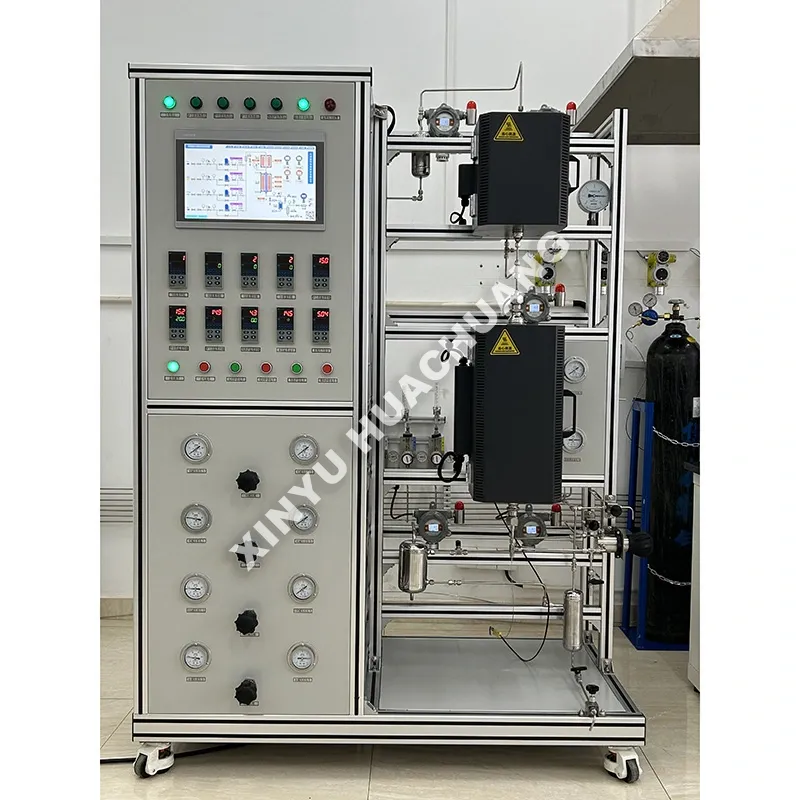

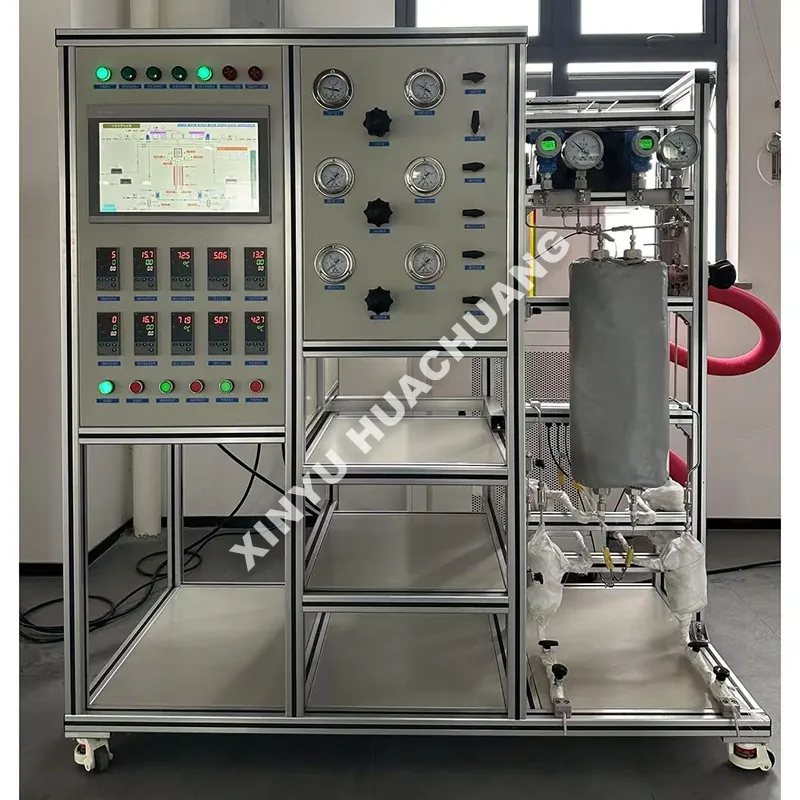

L'unità di reazione a letto fisso catalizzatore XINYU HUACHUANG è un sistema di reattori da laboratorio altamente automatizzato progettato per ricerche precise sulla catalisi eterogenea. Progettato per simulare ambienti di reazione industriale gas-solido o liquido-solido, controlla accuratamente temperatura, pressione e velocità di flusso. Dotata di automazione PLC intelligente e interblocchi di sicurezza multilivello, questa unità è ideale per lo screening dei catalizzatori, studi cinetici e ampliamento dei processi nei settori petrolchimico, energetico e ambientale.

Cos'è un'unità di reazione catalitica a letto fisso?

Un'unità di reazione catalitica a letto fisso è un apparato specializzato per test chimici in cui le particelle solide di catalizzatore vengono imballate in un letto stazionario all'interno di un reattore tubolare. I reagenti (gas o liquidi) vengono fatti passare continuamente attraverso questo letto fisso, dove vengono adsorbiti sui siti attivi del catalizzatore e subiscono la conversione chimica nei prodotti. Il fluido scorre costantemente attraverso il letto impaccato con una miscelazione minima, fornendo un ambiente altamente stabile per valutare l'attività, la selettività e la durata del catalizzatore in condizioni controllate.

Specifiche tecniche

Caratteristiche principali

● Conversione e selettività elevate: la caratteristica del flusso a pistone del letto fisso garantisce un lungo tempo di contatto tra reagenti e catalizzatori, riducendo al minimo le reazioni collaterali e massimizzando la resa del prodotto target.

● Basso attrito del catalizzatore: poiché il letto del catalizzatore rimane completamente stazionario, non vi è praticamente alcuna usura meccanica o attrito delle particelle, con una conseguente estensione significativa della durata del catalizzatore e una riduzione dei costi operativi.

● Riscaldamento multizona preciso: i controllori di temperatura PID multizona avanzati garantiscono un profilo isotermico attraverso il letto catalitico, eliminando i punti caldi e garantendo dati cinetici altamente riproducibili.

● Design modulare e personalizzabile: configurazione flessibile di preriscaldatori, condensatori, separatori gas-liquido e analizzatori online (GC/MS) per soddisfare requisiti sperimentali specifici.

● Sicurezza di livello industriale: dotato di valvole limitatrici di pressione automatiche, rilevatori di perdite e pulsanti di arresto di emergenza per garantire un funzionamento sicuro durante l'idrogenazione ad alta pressione o le reazioni esotermiche.

Precauzioni per l'uso

● Caricamento corretto del catalizzatore: imballare sempre il catalizzatore in modo uniforme per evitare incanalamenti (dove il gas bypassa il catalizzatore). Utilizzare lana di quarzo inerte o sfere di ceramica nella parte superiore e inferiore per sostenere il letto e distribuire il flusso di gas.

● Preriscaldamento e spurgo: spurgare sempre il sistema con un gas inerte (ad esempio N2 o Ar) prima del riscaldamento. Non riscaldare mai il reattore senza flusso di gas per evitare il surriscaldamento locale e danni al catalizzatore.

● Prevenzione della condensa: se la reazione produce idrocarburi pesanti o acqua, assicurarsi che tutte le tubazioni e le valvole a valle siano adeguatamente tracciate termicamente (ad esempio, >150 ℃) per prevenire condensa e blocchi.

● Arresto sicuro: dopo l'esperimento, interrompere prima l'alimentazione del liquido, quindi continuare a far fluire il gas raffreddando il reattore a temperatura ambiente prima di depressurizzare.

Errori comuni e metodi corretti

● Errore: riscaldamento del reattore vuoto o riscaldamento senza flusso di gas. Metodo corretto: stabilire sempre un flusso di gas stabile prima di accendere il riscaldatore per garantire un trasferimento di calore uniforme e proteggere la termocoppia.

● Errore: imballare il catalizzatore in modo troppo stretto o non uniforme. Metodo corretto: caricare il catalizzatore in piccoli lotti, picchiettando delicatamente il reattore per garantire una densità uniforme. Evitare una forza eccessiva per evitare di schiacciare i pellet del catalizzatore.

● Errore: ignorare il monitoraggio della caduta di pressione. Metodo corretto: monitorare regolarmente il manometro di ingresso/uscita. Un improvviso aumento della caduta di pressione indica blocco del letto o coking; ridurre la velocità di alimentazione o rigenerare immediatamente il catalizzatore.

● Errore: aprire il sistema mentre è sotto pressione. Metodo corretto: verifica sempre che la pressione del sistema sia tornata ai livelli atmosferici e che la temperatura sia inferiore a 50 ℃ prima di allentare qualsiasi raccordo.

Spedizione e imballaggio

● Imballaggio professionale: l'unità di reazione a letto fisso del catalizzatore è imballata in modo sicuro in casse di legno standard per l'esportazione esenti da fumigazione. Tutti gli strumenti sensibili (MFC, pannelli PLC) sono avvolti in schiuma antiurto e pellicola resistente all'umidità.

● Fissaggio dei componenti: le condutture interne e i reattori sono fissati saldamente con staffe in acciaio per evitare danni durante il trasporto marittimo o aereo.

● Documentazione: un manuale operativo completo in inglese, schemi elettrici, diagrammi P&ID e un elenco di imballaggio sono inclusi in una custodia impermeabile per documenti attaccata alla cassa.

● Logistica globale: supportiamo i termini EXW, FOB, CIF e DDP, fornendo servizi di consegna porta a porta a laboratori e strutture di ricerca in tutto il mondo.

Servizio e supporto post-vendita

Noi di XINYU HUACHUANG ci impegniamo a fornire un supporto post-vendita completo e affidabile per garantire il funzionamento continuo ed efficiente delle vostre apparecchiature. Il nostro team di assistenza dedicato è sempre pronto ad assisterti.

Copertura completa della garanzia

Offriamo con orgoglio una garanzia di due anni per le nostre apparecchiature. Durante questo periodo, forniamo servizi gratuiti di manutenzione e riparazione per qualsiasi problema relativo alla qualità, esclusi quelli causati da funzionamento improprio, modifiche non autorizzate o cause di forza maggiore. Per le apparecchiature oltre il periodo di garanzia di due anni, continuiamo a offrire servizi di manutenzione a vita, addebitando solo il costo delle parti di ricambio e della manodopera.

Meccanismo di risposta rapida

Offriamo supporto tecnico telefonico professionale 7×24 ore. Dopo aver ricevuto una notifica di guasto, il nostro team tecnico risponderà entro 24 ore e fornirà una soluzione praticabile. Se è necessaria l'assistenza in loco, i nostri ingegneri professionisti arriveranno presso la vostra struttura entro una settimana. In circostanze speciali in cui l'apparecchiatura non può essere riparata, la sostituiremo incondizionatamente con una nuova unità o forniremo un'unità sostitutiva durante il periodo di garanzia di due anni o prenderemo le misure necessarie per ripristinare il normale funzionamento.

Domande frequenti

D1: Quali sono i principali vantaggi derivanti dall'utilizzo di un'unità di reazione catalitica a letto fisso per la ricerca catalitica?

R: L'unità di reazione a letto fisso del catalizzatore offre una struttura semplice e un funzionamento altamente stabile, che la rendono ideale per la lavorazione continua. Poiché le particelle del catalizzatore rimangono stazionarie, l'usura meccanica è ridotta al minimo, prolungando significativamente la durata del catalizzatore. Inoltre, il flusso del fluido si avvicina al flusso a pistone con una miscelazione minima, il che fornisce un'eccellente selettività della reazione e dati cinetici altamente accurati per la ricerca e lo sviluppo.

D2: In che modo il sistema previene i "punti caldi" o gli sbalzi di temperatura durante forti reazioni esotermiche?

R: Il controllo della temperatura è fondamentale nei sistemi a letto fisso. La nostra unità di reazione a letto fisso Catalyst è dotata di controllo della temperatura PID multizona indipendente (zone di preriscaldamento, reazione e isolamento) per garantire un profilo di temperatura uniforme. Per reazioni altamente esotermiche, offriamo design di reattori specializzati nello scambio di calore (come i reattori multitubolari) e interblocchi di sicurezza avanzati che arrestano automaticamente l'alimentazione o attivano lo sfiato di emergenza se la temperatura del letto supera i limiti di sicurezza.

D3: Questa unità è in grado di gestire diverse fasi di reagenti e come viene gestito il sistema di alimentazione?

R: Sì, l'unità è altamente versatile. Può essere configurato per reazioni gas-solido, liquido-solido o gas-liquido-solido (letto di percolazione). Il sistema di alimentazione utilizza controllori del flusso di massa (MFC) ad alta precisione per gas e pompe dosatrici ad alta pressione senza impulsi per liquidi, garantendo rapporti stechiometrici esatti e portate stabili, essenziali per risultati sperimentali riproducibili.

Q4: Quali misure di sicurezza sono in atto per le operazioni che comportano alta temperatura e alta pressione?

R: La sicurezza è la nostra massima priorità. L'unità di reazione a letto fisso Catalyst presenta un robusto design di sicurezza multilivello che combina hardware e software. Comprende sistemi automatici di spurgo dell'azoto per prevenire miscele di gas esplosive, allarmi di sovratemperatura e sovrapressione e protocolli di arresto di emergenza. Il corpo del reattore è costruito con leghe di prima qualità resistenti alle alte temperature e alle alte pressioni (ad esempio, SS316L, Hastelloy) per garantire un funzionamento sicuro in condizioni estreme.

D5: In che modo il sistema di controllo PLC industriale + software PC migliora il processo di valutazione?

R: L'architettura integrata PLC industriale + software PC garantisce un controllo completamente automatizzato del riscaldamento, del flusso di gas/liquido e della registrazione dei dati, riducendo significativamente gli errori manuali. Il sistema fornisce monitoraggio in tempo reale dei parametri critici, registrazione automatica dei dati storici e generazione di curve di tendenza. Questa acquisizione intelligente dei dati consente ai ricercatori di monitorare con precisione l'attività del catalizzatore, i tassi di conversione e la selettività durante test continui a lungo termine.
