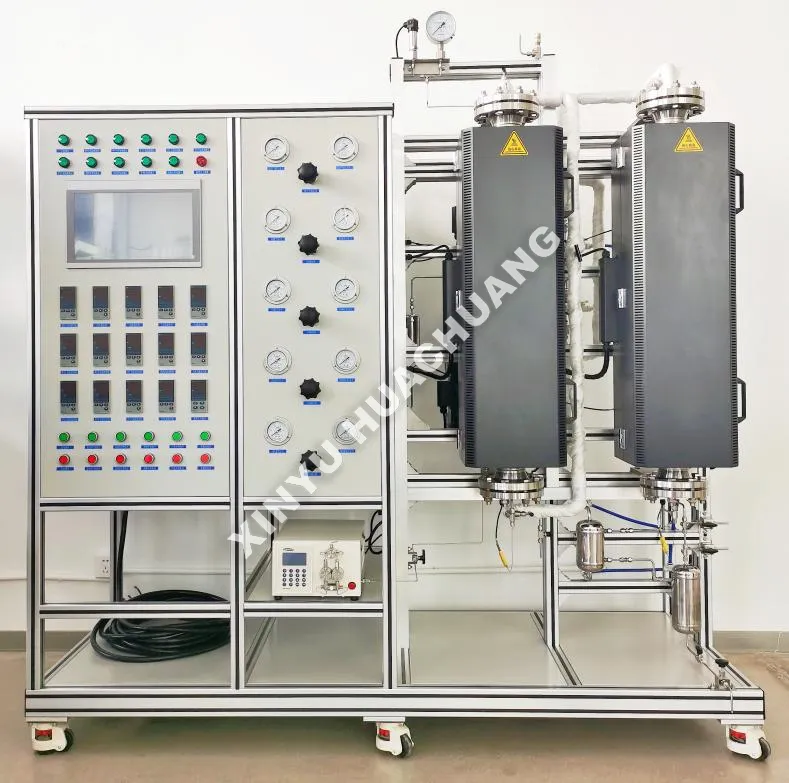

Unità Sperimentale di Reforming del Metano

L'unità sperimentale di reforming del metano XINYU HUACHUANG è un sistema di reattore da laboratorio altamente automatizzato progettato per la generazione precisa di gas di sintesi e la ricerca cinetica. Progettato per simulare i processi industriali di steam metan reforming (SMR) e dry reforming (DRM), controlla accuratamente temperatura, pressione e rapporti gas/carbonio. Dotata di automazione PLC intelligente e interblocchi di sicurezza multilivello, questa unità è ideale per lo screening dei catalizzatori, l'ottimizzazione dei processi e la ricerca sulla produzione di idrogeno nei settori energetico e petrolchimico.

Principio di funzionamento

L'unità sperimentale di reforming del metano opera attraverso una sequenza completamente automatizzata: le reazioni di reforming endotermico sono simulate a temperature elevate, con il metano dosato con precisione da controllori di flusso di massa e successivamente miscelato con vapore (tramite un gorgogliatore riscaldato) o anidride carbonica. Dopo il preriscaldamento, l'alimentazione gassosa entra nel reattore a letto fisso, caricato con un catalizzatore a base di nichel o metallo nobile, dove il reforming converte il metano in idrogeno e monossido di carbonio. Durante tutto il processo, l'unità mantiene il profilo di alta temperatura richiesto tramite un avanzato sistema di controllo della temperatura, mentre il suo modulo di analisi del gas online monitora continuamente la composizione del prodotto, consentendo il calcolo in tempo reale della conversione del metano e del risultante rapporto H₂/CO.

Vantaggi principali

● Precisione alle alte temperature: il riscaldamento PID multizona avanzato garantisce una distribuzione uniforme della temperatura fino a 900 ℃, fondamentale per le reazioni di reforming endotermico.

● Simulazione di processo versatile: supporta il reforming del metano con vapore (SMR), il reforming a secco (DRM) e il reforming autotermico (ATR) semplicemente regolando la composizione del gas di alimentazione.

● Controllo accurato del vapore: il sistema di gorgogliamento riscaldato integrato e vaporizzatore garantisce rapporti acqua/carbonio (S/C) precisi e stabili senza condensa nelle linee di alimentazione.

● Intelligent Automation: PLC-PC integrated control enables automated data logging, historical curve generation, and unattended long-term operation.

● Design robusto e sicuro: i reattori sono costruiti con leghe resistenti alla corrosione e alle alte temperature (ad esempio SS316L, Inconel), dotati di interblocchi di sicurezza multilivello per protezione da sovratemperatura, sovrapressione e spegnimento delle fiamme.

Specifiche tecniche

Aree di applicazione

● Produzione di idrogeno: ricerca e sviluppo per il reforming del metano con vapore (SMR) per celle a combustibile e idrogeno di raffineria.

● Cattura e utilizzo del carbonio: reforming a secco del metano (DRM) per convertire CH4 e CO2 in prezioso gas di sintesi.

● Screening del catalizzatore: test di catalizzatori a base di Ni, metalli nobili (Ru, Rh, Pt) e perovskite per reazioni di reforming.

● Ottimizzazione del processo: studio degli effetti di temperatura, pressione e rapporti S/C sulla conversione del metano e sulla resistenza al coking.

● Ricerca accademica: studi cinetici fondamentali e meccanismi di disattivazione dei catalizzatori.

Precauzioni per l'uso

● Riscaldamento della linea del vapore: assicurarsi sempre che il sistema di generazione del vapore e tutte le tubazioni a valle siano adeguatamente riscaldati e isolati per evitare la condensa dell'acqua, che può danneggiare il catalizzatore.

● Spurgo inerte: spurgare sempre il reattore con un gas inerte (N2 o Ar) prima del riscaldamento e prima di introdurre vapore o gas reattivi per prevenire ossidazioni o miscele esplosive.

● Sequenza di raffreddamento: dopo l'esperimento, interrompere prima l'alimentazione del liquido, quindi continuare a far fluire il gas inerte raffreddando il reattore a temperatura ambiente prima di spegnerlo.

● Sicurezza del gas: il metano e l'idrogeno sono altamente infiammabili. Assicurarsi che tutti i collegamenti siano sottoposti a test di tenuta e che il sistema venga utilizzato in un'area ben ventilata con rilevatori di gas.

Guida alla manutenzione

● Ogni giorno: controlla la pressione delle bombole del gas, verifica le letture dell'MFC e controlla il livello dell'acqua nel gorgogliatore. Assicurarsi che il gas di scarico sia adeguatamente ventilato o trattato.

● Settimanale/mensile: pulisci o sostituisci i filtri del gas e i separatori di umidità. Ispezionare le guarnizioni, le valvole e i tubi del reattore per individuare eventuali segni di corrosione o perdite.

● Trimestralmente: calibra i controller del flusso di massa e i sensori di temperatura per mantenere la precisione dei test. Controllare la tenuta dei collegamenti elettrici nell'armadio del PLC.

● Manipolazione del catalizzatore: caricare e scaricare con attenzione i catalizzatori per evitare schiacciamenti. Monitorare regolarmente la caduta di pressione; un aumento improvviso indica coking o blocco del letto, che richiede rigenerazione o sostituzione.

Servizio e supporto post-vendita

Noi di XINYU HUACHUANG ci impegniamo a fornire un supporto post-vendita completo e affidabile per garantire il funzionamento continuo ed efficiente delle vostre apparecchiature. Il nostro team di assistenza dedicato è sempre pronto ad assisterti.

Copertura completa della garanzia

Offriamo con orgoglio una garanzia di due anni per le nostre apparecchiature. Durante questo periodo, forniamo servizi gratuiti di manutenzione e riparazione per qualsiasi problema relativo alla qualità, esclusi quelli causati da funzionamento improprio, modifiche non autorizzate o cause di forza maggiore. Per le apparecchiature oltre il periodo di garanzia di due anni, continuiamo a offrire servizi di manutenzione a vita, addebitando solo il costo delle parti di ricambio e della manodopera.

Meccanismo di risposta rapida

Offriamo supporto tecnico telefonico professionale 7×24 ore. Dopo aver ricevuto una notifica di guasto, il nostro team tecnico risponderà entro 24 ore e fornirà una soluzione praticabile. Se è necessaria l'assistenza in loco, i nostri ingegneri professionisti arriveranno presso la vostra struttura entro una settimana. In circostanze speciali in cui l'apparecchiatura non può essere riparata, la sostituiremo incondizionatamente con una nuova unità o forniremo un'unità sostitutiva durante il periodo di garanzia di due anni o prenderemo le misure necessarie per ripristinare il normale funzionamento.

Domande frequenti (FAQ)

D1: In che modo questa unità sperimentale di reforming del metano previene la coking e la disattivazione del catalizzatore durante i test a lungo termine?

R: La cokeria rappresenta una sfida critica nel reforming del metano. La nostra unità è dotata di un sistema di controllo del rapporto vapore-carbonio (S/C) regolabile con precisione, che garantisce una stechiometria ottimale per sopprimere la deposizione di carbonio. Inoltre, offriamo un modulo pre-reformer opzionale che converte gli idrocarburi più elevati prima del reattore tubolare principale, operando a temperature più basse per garantire condizioni stabili e blande, prolungando così in modo significativo la durata del catalizzatore durante i cicli sperimentali.

D2: Questa unità può essere adattata sia per il reforming del metano con vapore (SMR) che per il reforming a secco del metano (DRM)?

R: Sì, l'unità è altamente versatile. È dotato di controllori di flusso di massa (MFC) indipendenti e ad alta precisione per l'alimentazione sia di H₂O (tramite vaporizzatore) che di CO₂. Ciò consente ai ricercatori di passare senza soluzione di continuità tra i processi SMR e DRM, o anche di testare il bi-reforming, per valutare le prestazioni del catalizzatore e la qualità del gas di sintesi (rapporto H₂/CO) in ambienti variabili di anidride carbonica e vapore.

D3: In che modo il sistema mantiene profili di temperatura precisi data la natura altamente endotermica della reazione di reforming?

R: La reazione di reforming richiede un notevole apporto di energia (700–1.000°C). La nostra unità sperimentale di reforming del metano utilizza un forno di riscaldamento elettrico programmabile multizona con controllo adattivo PID avanzato. Più termocoppie sono posizionate strategicamente lungo il tubo del reattore per monitorare il profilo della temperatura in tempo reale. Il PLC industriale regola dinamicamente la potenza di riscaldamento per compensare il dissipatore di calore endotermico, garantendo dati cinetici altamente accurati.

D4: In che modo il gas prodotto ad alta temperatura viene raffreddato e analizzato in modo sicuro senza perdere dati critici?

R: L'unità integra un sistema specializzato di condizionamento del gas a più stadi. L'effluente ad alta temperatura passa prima attraverso un raffreddatore a raffreddamento rapido per arrestare istantaneamente qualsiasi reazione secondaria. Passa quindi attraverso un condensatore altamente efficiente e un separatore gas-liquido per rimuovere il vapore e l'acqua non reagiti. Il gas di sintesi essiccato viene quindi inviato a un gascromatografo (GC) online per un'analisi precisa e in tempo reale della conversione di CH₄ e delle rese di CO, CO₂ e H₂.

D5: Quali meccanismi di sicurezza sono in atto per gestire l'idrogeno e il monossido di carbonio ad alta temperatura durante i fallimenti sperimentali?

R: La sicurezza è fondamentale quando si maneggia il syngas. L’Unità Sperimentale di Reforming del Metano è dotata di una matrice di sicurezza completa. Se il trasmettitore del flusso di metano si guasta o viene rilevata una temperatura fuori controllo, il PLC attiva immediatamente un arresto di emergenza (ESD). Interrompe automaticamente l'alimentazione di idrocarburi, apre le valvole di spurgo dell'azoto per inertizzare il reattore e attiva lo scarico degli scarichi per prevenire l'accumulo di gas esplosivo, proteggendo sia l'operatore che l'attrezzatura.
