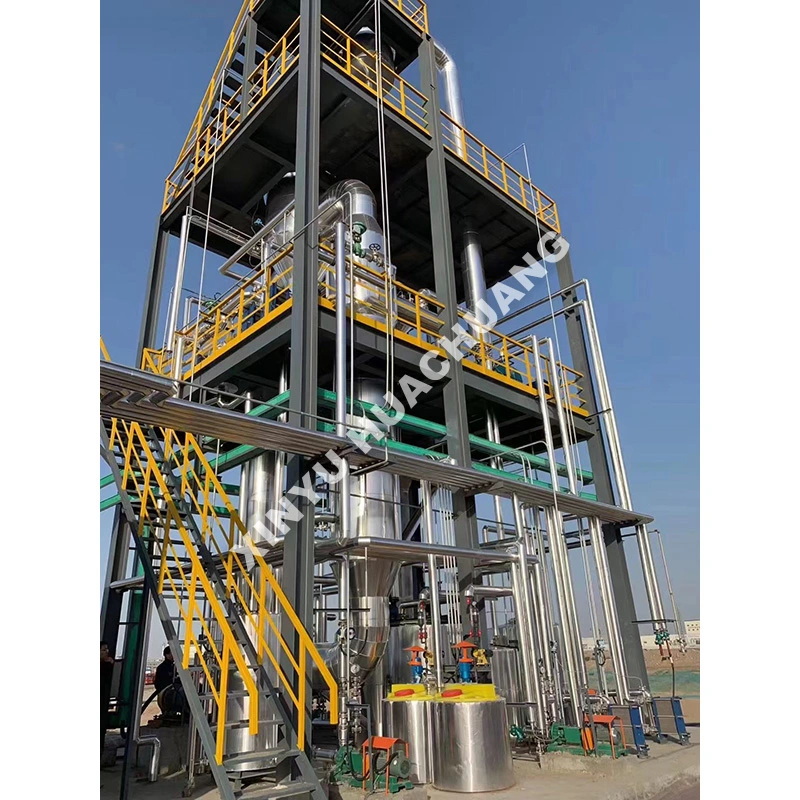

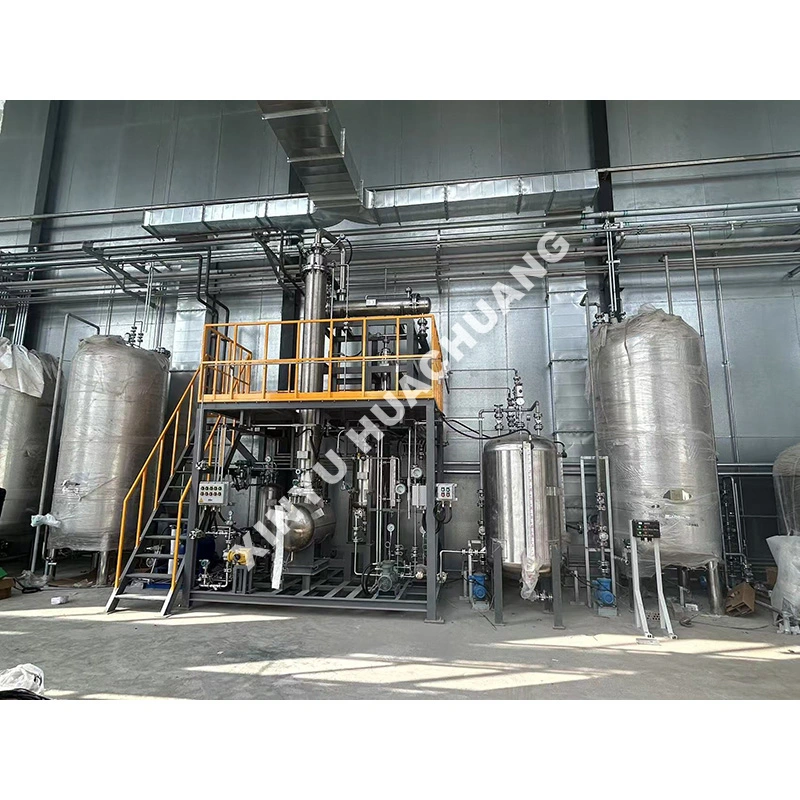

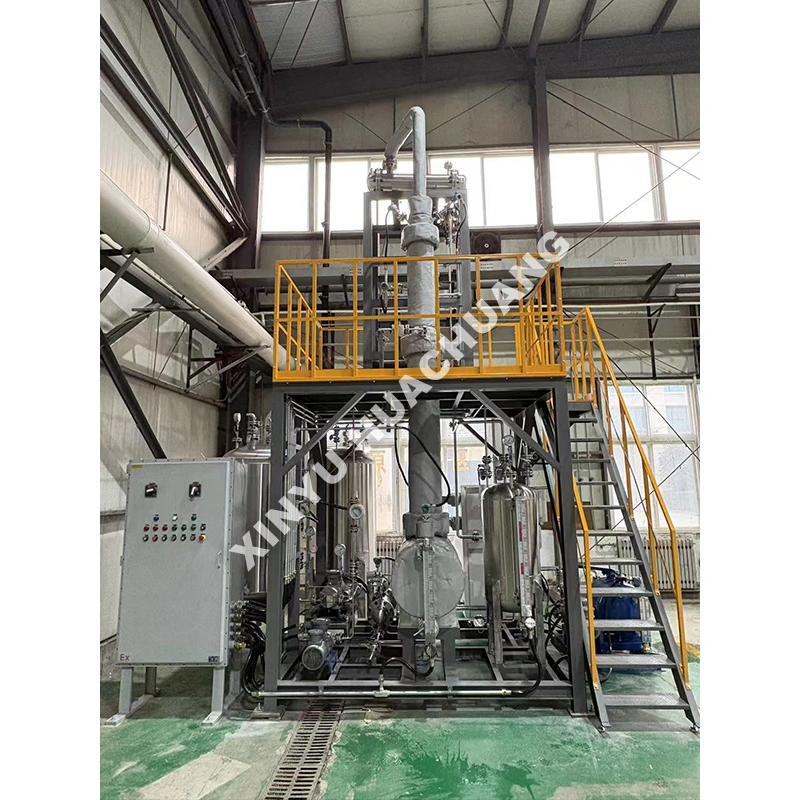

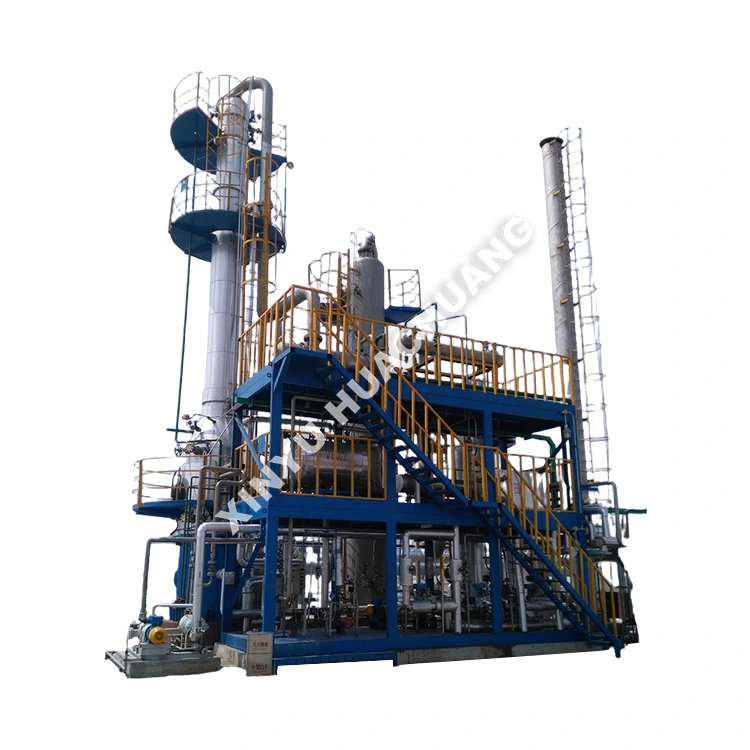

Unità di distillazione del metanolo

L'unità di distillazione del metanolo XINYU HUACHUANG è un sistema di separazione continua altamente efficiente, specificamente progettato per la purificazione industriale del metanolo grezzo e il recupero di miscele metanolo-acqua. Progettata per massimizzare l'efficienza energetica e la produttività del prodotto, questa unità utilizza configurazioni avanzate a più colonne e tecnologie di integrazione del calore per separare miscele complesse con eccezionale precisione. Dotata di automazione PLC intelligente, controllo automatizzato del rapporto di riflusso e interblocchi di sicurezza multilivello, l'unità di distillazione del metanolo garantisce un funzionamento stabile e non presidiato a lungo termine, fornendo allo stesso tempo metanolo ad altissima purezza (≥99,9%) per la produzione commerciale e l'ottimizzazione del processo.

Cos'è un'unità di distillazione del metanolo?

Un'unità di distillazione del metanolo è un apparecchio specializzato per la separazione chimica progettato per aggiornare il metanolo grezzo o recuperare il metanolo da flussi di rifiuti acquosi in prodotti industriali o elettronici di elevata purezza. Funziona alimentando continuamente la miscela in un sistema di frazionamento a più stadi in cui il metanolo (punto di ebollizione ~64,7°C) viene separato dall'acqua e dalle impurità più pesanti in base alle differenze del punto di ebollizione. L'unità è generalmente dotata di una precolonna per la rimozione delle parti leggere, di una colonna ad alta pressione per l'integrazione del calore e di una colonna atmosferica per la purificazione finale. Questa apparecchiatura è ampiamente utilizzata negli impianti di trasformazione del carbone in metanolo, negli impianti petrolchimici e nei centri di recupero solventi, fornendo parametri affidabili di resa e purezza per l'implementazione industriale su larga scala.

Cosa lo distingue?

● Integrazione avanzata del calore: utilizza tecnologie di distillazione multieffetto e ricompressione meccanica del vapore (MVR) per recuperare il calore latente dai vapori sopraelevati, riducendo il consumo di vapore fino al 50% rispetto ai tradizionali sistemi a colonna singola.

● Produzione ad altissima purezza: gli interni ottimizzati della colonna e il controllo preciso del riflusso separano in modo efficiente le impurità di acqua ed etanolo, raggiungendo una purezza del metanolo pari a ≥ 99,9% con un contenuto di umidità inferiore a 100 ppm.

● Automazione PLC intelligente: il sistema di controllo centralizzato consente il funzionamento non presidiato a lungo termine, la regolazione automatizzata del rapporto di riflusso e la registrazione dei dati in tempo reale per temperatura, pressione e portate.

● Costruzione robusta e sicura: costruito con metallurgia di prima qualità (ad esempio, SS304/316L) e interblocchi di sicurezza multilivello (protezione da sovratemperatura, sovrapressione, riscaldamento a secco) per garantire un funzionamento sicuro in ambienti pericolosi.

● Design ad alta efficienza energetica: ribollitori ottimizzati, condensatori ad alta efficienza e scambiatori di calore massimizzano l'efficienza termica, riducendo significativamente i costi operativi complessivi e l'impronta di carbonio.

Specifiche tecniche

Road map di selezione

● Definisci la materia prima e la purezza target: identifica chiaramente se stai trattando metanolo grezzo, miscele metanolo-acqua o solventi di scarto. Ciò determina il numero richiesto di colonne, altezze di colonna e configurazioni interne per l'unità di distillazione del metanolo.

● Requisiti di efficienza energetica: valuta i servizi disponibili (vapore, elettricità). Per operazioni su larga scala, optate per configurazioni multieffetto o MVR per massimizzare il recupero di calore e ridurre al minimo i costi operativi.

● Capacità e produttività: determina il volume di elaborazione continua richiesto (ad esempio, tonnellate/ora). Assicurarsi che il diametro della colonna e la capacità del ribollitore siano dimensionati correttamente per gestire la velocità del vapore senza allagamenti.

● Profilo di impurità: se la materia prima contiene una quantità significativa di etanolo o alcoli superiori, seleziona una configurazione con una sezione dedicata di prelievo laterale o di distillazione estrattiva per ottenere un contenuto di etanolo estremamente basso nel prodotto finale.

● Compatibilità dei materiali: lo standard SS304 è adatto per la maggior parte delle applicazioni con metanolo. Tuttavia, se si trattano flussi di rifiuti acidi o altamente corrosivi, passare a SS316L o rivestimento specializzato.

Processo di controllo della qualità

● Verifica dei materiali: ispezione rigorosa dell'acciaio inossidabile, delle valvole e dei recipienti a pressione in entrata per garantire che soddisfino gli standard metallurgici specificati e le tolleranze di sicurezza ad alta pressione.

● Lavorazione meccanica di precisione: lavorazione CNC di involucri di colonne, ribollitori e tubazioni per garantire superfici di tenuta perfette e integrità strutturale sotto pressioni operative.

● Test idrostatico e di tenuta: ogni recipiente a pressione e tubazione viene sottoposto a rigorosi test idrostatici e rilevamento di perdite di elio per verificare la sicurezza strutturale e le prestazioni assolute a prova di perdite.

● Calibrazione del sistema: calibrazione completa del sistema di controllo PLC, dei sensori di temperatura/pressione, dei controller del flusso di massa e dei controller del rapporto di riflusso per garantire una visualizzazione accurata dei dati e un controllo affidabile.

● Prova funzionale finale: un test completo di funzionamento a secco e di prova in acqua per verificare il buon funzionamento, la distribuzione termica uniforme, il corretto funzionamento degli interblocchi di sicurezza e la logica di controllo automatizzato prima dell'imballaggio.

Servizio e supporto post-vendita

Noi di XINYU HUACHUANG ci impegniamo a fornire un supporto post-vendita completo e affidabile per garantire il funzionamento continuo ed efficiente delle vostre apparecchiature. Il nostro team di assistenza dedicato è sempre pronto ad assisterti.

Copertura completa della garanzia

Offriamo con orgoglio una garanzia di due anni per le nostre apparecchiature. Durante questo periodo, forniamo servizi gratuiti di manutenzione e riparazione per qualsiasi problema relativo alla qualità, esclusi quelli causati da funzionamento improprio, modifiche non autorizzate o cause di forza maggiore. Per le apparecchiature oltre il periodo di garanzia di due anni, continuiamo a offrire servizi di manutenzione a vita, addebitando solo il costo delle parti di ricambio e della manodopera.

Meccanismo di risposta rapida

Offriamo supporto tecnico telefonico professionale 7×24 ore. Dopo aver ricevuto una notifica di guasto, il nostro team tecnico risponderà entro 24 ore e fornirà una soluzione praticabile. Se è necessaria l'assistenza in loco, i nostri ingegneri professionisti arriveranno presso la vostra struttura entro una settimana. In circostanze speciali in cui l'apparecchiatura non può essere riparata, la sostituiremo incondizionatamente con una nuova unità o forniremo un'unità sostitutiva durante il periodo di garanzia di due anni o prenderemo le misure necessarie per ripristinare il normale funzionamento.

Domande frequenti (FAQ)

Q1: Qual è lo scopo del design a tre colonne (precolonna, colonna ad alta pressione, colonna atmosferica)?

R: Ogni colonna ha un ruolo distinto. La precolonna rimuove le impurità leggere (come dimetiletere e formiato di metile) dall'alimentazione grezza. La colonna ad alta pressione esegue la separazione principale metanolo-acqua consentendo al tempo stesso l'integrazione del calore con la colonna atmosferica per ridurre il consumo di energia. La colonna atmosferica fornisce il passaggio di purificazione finale, producendo metanolo ad elevata purezza che soddisfa le specifiche di livello industriale o elettronico.

D2: In che modo l'integrazione del calore tra le colonne riduce i costi operativi?

R: La colonna ad alta pressione funziona a pressione elevata, che aumenta la temperatura di condensazione in alto. Questo calore di scarto viene quindi utilizzato come fonte di calore per il ribollitore della colonna atmosferica. Questo accoppiamento termico può ridurre il consumo complessivo di vapore del 30-40% rispetto a un design a colonna singola, riducendo significativamente i costi delle utenze.

Q3: Quali livelli di purezza del metanolo può raggiungere questa unità?

R: Il sistema di frazionamento multistadio produce metanolo conforme agli standard industriali di grado AA (purezza ≥99,9%) e può essere configurato per specifiche di grado elettronico con fasi di purificazione aggiuntive. L'unità separa efficacemente il metanolo da acqua, etanolo, alcoli superiori e tracce di impurità.

Q4: Quali tipi di materie prime di metanolo grezzo può gestire questa unità?

R: Gestisce il metanolo grezzo dalla sintesi di carbone in metanolo, dal reforming del gas naturale e dai processi di gassificazione della biomassa. Recupera inoltre il metanolo dai flussi di rifiuti acquosi negli impianti petrolchimici e nei centri di recupero solventi, rendendolo versatile attraverso diversi percorsi di produzione.

D5: In che modo l'unità garantisce una qualità costante del prodotto durante il funzionamento continuo?

R: Gli strumenti analitici online come GC forniscono il monitoraggio della purezza in tempo reale del flusso di prodotti. I sistemi automatizzati di regolazione del punto limite rispondono a qualsiasi deriva della composizione, deviando il materiale non conforme alle specifiche all'alimentazione e raccogliendo come prodotto solo metanolo conforme alle specifiche.
