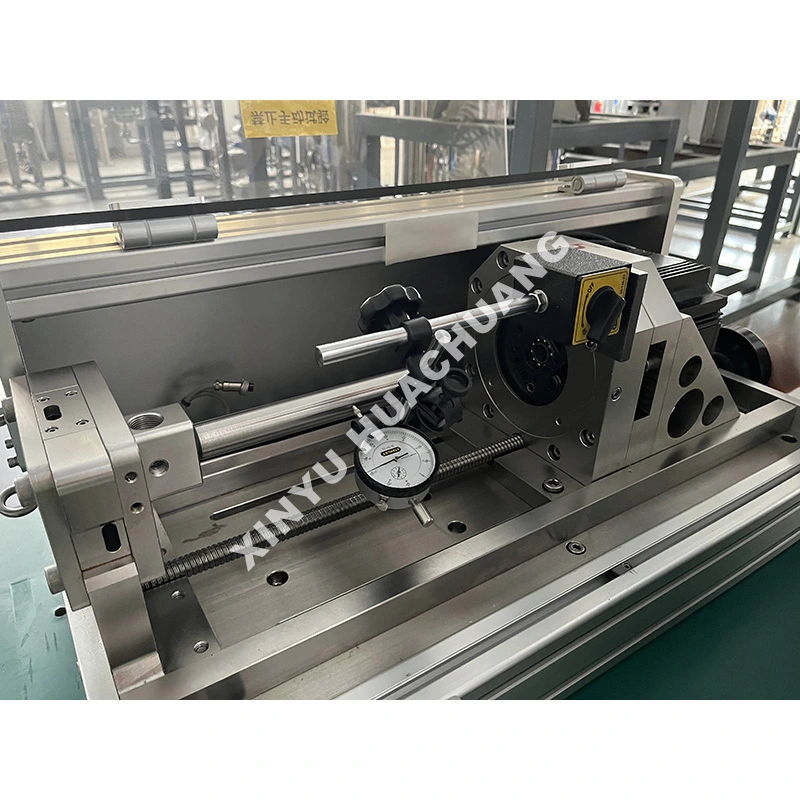

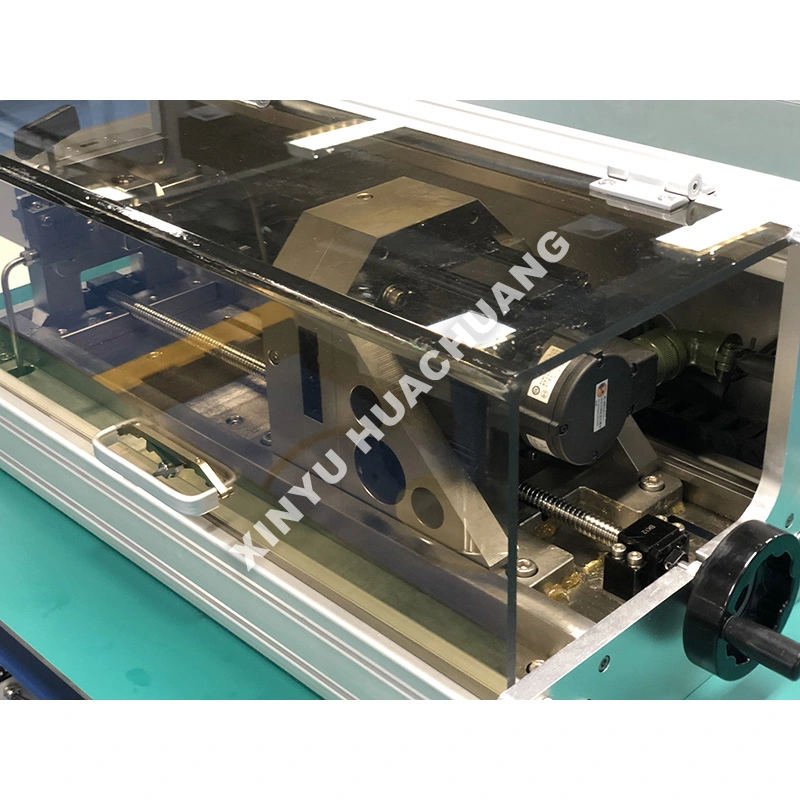

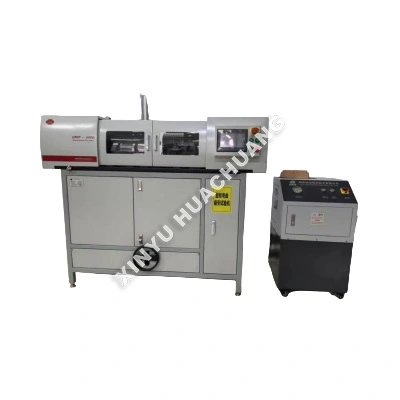

Macchina per prove di fatica a piegatura di raccordi per tubi

La macchina per prove di fatica per flessione di raccordi per tubi XINYU HUACHUANG è un apparato di prova di livello industriale altamente specializzato, specificamente progettato per valutare l'integrità strutturale e la durata a fatica dei componenti della tubazione sotto carichi di flessione ripetuti. Progettata per simulare le sollecitazioni dinamiche del mondo reale, questa macchina per prove di fatica a flessione dei componenti della tubazione applica con precisione momenti flettenti ciclici per valutare l'innesco e la propagazione delle cricche. Dotato di automazione PLC/PC intelligente e interblocchi di sicurezza multilivello, garantisce un funzionamento sicuro e non presidiato a lungo termine, fornendo al contempo dati della curva S-N altamente riproducibili per ricerca e sviluppo, controllo qualità e certificazione industriale.

Principio di funzionamento

La macchina per prove di fatica per la piegatura di raccordi per tubi funziona bloccando in modo sicuro un tubo o un campione di raccordo e applicando un momento flettente controllato e ripetitivo utilizzando attuatori servoidraulici o servoelettrici ad alta precisione. La macchina può essere configurata per la piegatura su piano singolo, la piegatura rotativa o il carico multiassiale complesso per simulare le sollecitazioni operative effettive della tubazione. Durante tutta la prova, il sistema monitora e registra continuamente parametri quali angolo di piegatura, momento applicato, conteggio dei cicli e deformazione. Il test termina automaticamente quando il provino si frattura o raggiunge una soglia di perdita predefinita, fornendo dati accurati sulla durata a fatica.

Dove brilla?

● Caricamento ciclico ad alta precisione: è dotato di servoattuatori e celle di carico di alta qualità per garantire un'applicazione precisa e stabile di forme d'onda di flessione complesse (sinusoidali, triangolari, a blocchi) con un rumore minimo.

● Funzionalità di test multiasse: supporta test di fatica a flessione su piano singolo, doppio e rotante per simulare accuratamente l'installazione di tubazioni e le sollecitazioni operative nel mondo reale.

● Acquisizione intelligente dei dati: il software per PC integrato registra automaticamente le curve in tempo reale (momento-angolo, ciclo-guasto), calcola la durata a fatica e genera rapporti di test completi.

● Costruzione robusta e sicura: costruito con un telaio in ghisa per carichi pesanti e interblocchi di sicurezza multilivello (protezione da sovraccarico, arresto di emergenza, contenimento delle fratture, rilevamento delle perdite) per garantire la sicurezza dell'operatore e la longevità dell'attrezzatura.

● Fissaggio personalizzabile: offre un'ampia gamma di dispositivi di serraggio e connettori terminali specializzati per sostenere in modo sicuro vari diametri di tubi, spessori di parete e geometrie di raccordo.

Specifiche tecniche

Dove è applicabile?

● Industria petrolifera e del gas: valutazione della fatica di aste di perforazione, involucri, tubi e raccordi per condutture sottoposti a flessioni cicliche estreme.

● Petrolchimico e produzione di energia: test su tubi di scambiatori di calore, tubi di caldaie e linee di vapore ad alta pressione.

● Settore automobilistico e aerospaziale: valutazione della durabilità di sistemi di scarico, tubazioni del carburante e tubi idraulici sottoposti a vibrazioni e flessione.

● Edilizia e infrastrutture: valutazione della resistenza alla fatica di tubi strutturali in acciaio, impalcature e componenti di ponti.

● Dispositivi medici: test della flessibilità e della resistenza alla fatica di cateteri, fili guida e stent.

Precauzioni per l'uso

● Allineamento corretto del provino: assicurarsi sempre che il provino sia perfettamente allineato nei dispositivi di fissaggio per evitare carichi assiali indesiderati o flessioni eccentriche che possono distorcere i risultati della fatica.

● Verifica della forza di serraggio: verificare che la forza di serraggio sia sufficiente a prevenire lo slittamento del provino durante le prove a ciclo elevato, ma non così elevata da causare uno schiacciamento prematuro nei punti di presa.

● Configurazione del rilevamento delle perdite: per i componenti di tubazioni cave, collegare sempre il sistema di monitoraggio della pressione interna e i sensori di rilevamento delle perdite prima di iniziare il test.

● Aumento graduale del carico: utilizza la funzione di accelerazione programmabile del software per aumentare gradualmente l'ampiezza di piegatura fino al livello target, prevenendo il carico d'urto.

Guida alla manutenzione

● Ogni giorno: ispeziona tutti i dispositivi di bloccaggio e le impugnature per verificare che non presentino usura, crepe o deformazioni. Controllare i livelli dell'olio idraulico (se applicabile) e verificare che tutti i dispositivi di sicurezza funzionino correttamente.

● Settimanale/mensile: lubrificare tutti i giunti mobili, le guide e i collegamenti dell'attuatore secondo le specifiche del produttore. Pulire l'area di prova e controllare che i collegamenti elettrici non siano allentati.

● Trimestralmente: eseguire una calibrazione completa del sistema di celle di carico, codificatori angolari e trasduttori di pressione utilizzando standard di riferimento certificati. Ispezionare i tubi flessibili e i raccordi idraulici per individuare eventuali segni di usura o perdite.

● Post-test: seguire sempre una corretta sequenza di spegnimento dopo una frattura del provino. Rimuovere con attenzione il provino rotto, pulire i dispositivi e ispezionare l'attuatore per eventuali danni causati dal rilascio improvviso del carico.

Servizio e supporto post-vendita

Noi di XINYU HUACHUANG ci impegniamo a fornire un supporto post-vendita completo e affidabile per garantire il funzionamento continuo ed efficiente delle vostre apparecchiature. Il nostro team di assistenza dedicato è sempre pronto ad assisterti.

Copertura completa della garanzia

Offriamo con orgoglio una garanzia di due anni per le nostre apparecchiature. Durante questo periodo, forniamo servizi gratuiti di manutenzione e riparazione per qualsiasi problema relativo alla qualità, esclusi quelli causati da funzionamento improprio, modifiche non autorizzate o cause di forza maggiore. Per le apparecchiature oltre il periodo di garanzia di due anni, continuiamo a offrire servizi di manutenzione a vita, addebitando solo il costo delle parti di ricambio e della manodopera.

Meccanismo di risposta rapida

Offriamo supporto tecnico telefonico professionale 7×24 ore. Dopo aver ricevuto una notifica di guasto, il nostro team tecnico risponderà entro 24 ore e fornirà una soluzione praticabile. Se è necessaria l'assistenza in loco, i nostri ingegneri professionisti arriveranno presso la vostra struttura entro una settimana. In circostanze speciali in cui l'apparecchiatura non può essere riparata, la sostituiremo incondizionatamente con una nuova unità o forniremo un'unità sostitutiva durante il periodo di garanzia di due anni o prenderemo le misure necessarie per ripristinare il normale funzionamento.

Domande frequenti (FAQ)

D1: In che modo la macchina simula le sollecitazioni operative della pipeline nel mondo reale?

R: La macchina blocca in modo sicuro un tubo o un raccordo e applica momenti flettenti controllati e ripetitivi utilizzando attuatori servoidraulici o servoelettrici ad alta precisione. Può essere configurato per la flessione su un unico piano, la flessione rotante o il carico multiassiale complesso per replicare le effettive condizioni di stress che le tubazioni sperimentano in servizio, inclusi assestamenti del terreno, espansione termica e fatica indotta dalle vibrazioni.

Q2: Quali parametri monitora il sistema durante la prova di fatica?

R: Il sistema registra continuamente l'angolo di piegatura, il momento applicato, il conteggio dei cicli e i dati sulla deformazione in tempo reale. Questo set di dati completo consente agli ingegneri di tracciare le curve S-N (stress rispetto al numero di cicli) e determinare l'esatta durata a fatica del componente della tubazione nelle condizioni di carico specificate.

Q3: Come fa la macchina a determinare quando un campione ha fallito?

R: Il test termina automaticamente quando il provino si rompe o raggiunge una soglia di perdita predefinita. Per le prove sui tubi pressurizzati, il sistema monitora la pressione interna e rileva qualsiasi caduta di pressione che indica una fessura attraverso la parete, garantendo che la misurazione della durata a fatica rifletta il guasto effettivo piuttosto che limiti di ciclo arbitrari.

D4: La macchina può testare sia sezioni di tubo diritte che raccordi come gomiti e raccordi a T?

R: Sì. Il sistema di bloccaggio e la configurazione dell'attuatore sono regolabili per adattarsi a sezioni di tubo diritte, gomiti, raccordi a T, flange e altri raccordi di tubazioni. Ogni tipo di campione può essere testato nella modalità di piegatura più critica per identificare il punto più debole del sistema di tubazioni.

D5: Perché le prove di fatica a flessione sono essenziali per la qualificazione delle tubazioni?

R: Le condutture del settore petrolifero e del gas, dei processi chimici e della produzione di energia sono soggette a carichi di flessione ciclici dovuti al movimento del terreno, ai cicli termici e alle vibrazioni delle apparecchiature. Le prove di fatica a flessione forniscono i dati sul ciclo di rottura necessari per impostare gli intervalli di ispezione, convalidare i margini di progettazione e garantire la conformità agli standard di integrità della tubazione come API 570 e ASME B31.3.
