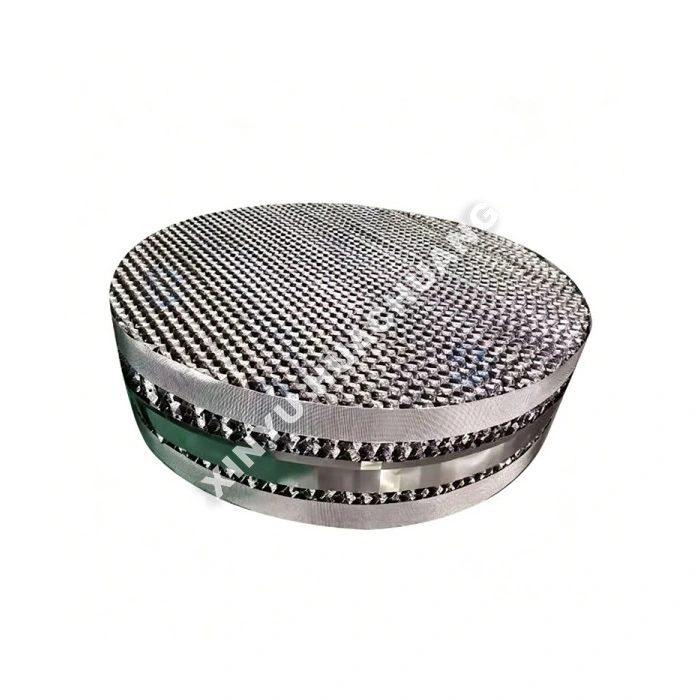

Imballaggio ondulato del piatto

L'imballaggio ondulato a piastre XINYU HUACHUANG è un imballaggio strutturato di alta qualità progettato per massimizzare l'efficienza e la capacità di separazione nelle colonne di distillazione, assorbimento e strippaggio. Progettata con angoli di ondulazione precisi e superfici perforate, questa baderna favorisce una distribuzione uniforme del liquido e un'eccellente bagnatura della superficie. La baderna ondulata a piastre migliora significativamente il trasferimento di massa mantenendo una bassa caduta di pressione, rendendola un aggiornamento ideale sia per i nuovi progetti di colonne che per i rinnovamenti di torri esistenti.

Cos'è l'imballaggio in lamiera ondulata?

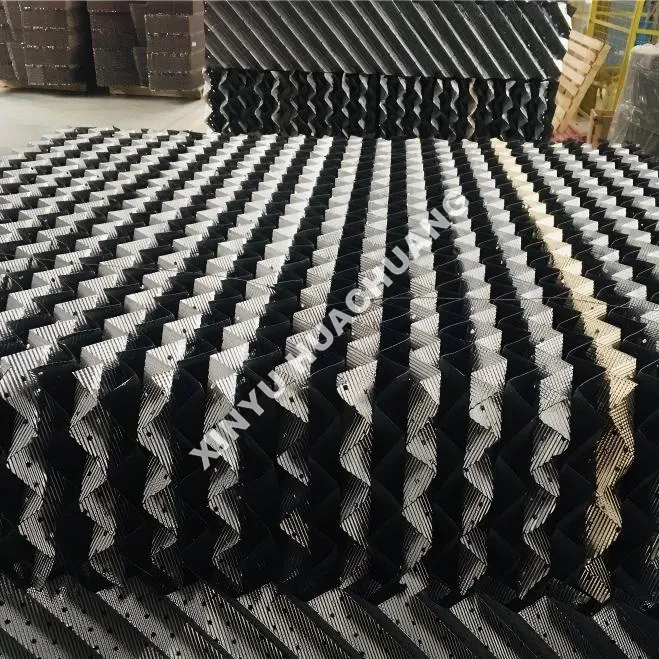

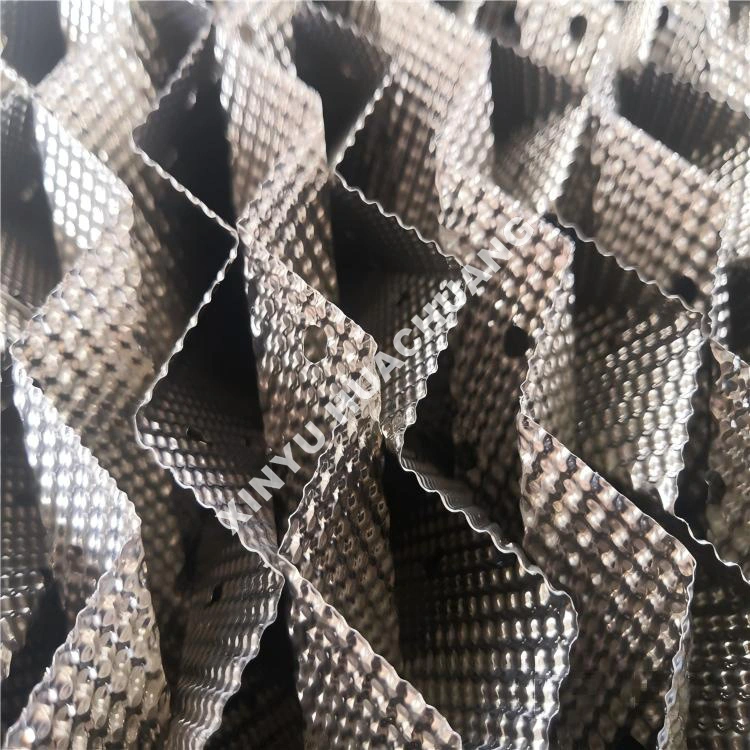

L'imballaggio in lamiera ondulata è un tipo di imballaggio a torre strutturato realizzato con lamiere perforate che presentano goffrature a canale. Questi fogli sono impilati in strati alternati, tipicamente con un angolo di 45° o 30°, per creare un percorso di flusso aperto e continuo per vapore e liquido. Questo design mantiene la struttura ad alta efficienza della baderna in rete metallica ma offre resistenza meccanica e proprietà antivegetative superiori. È ampiamente utilizzato per sostituire imballaggi o vassoi casuali nelle torri industriali per aumentare la produttività, migliorare la purezza del prodotto e ridurre il consumo energetico.

Cosa lo distingue?

● Elevata efficienza di trasferimento di massa: i canali ondulati e le perforazioni promuovono un'intensa miscelazione vapore-liquido e una distribuzione uniforme del liquido, ottenendo un elevato numero di piastre teoriche.

● Bassa caduta di pressione: la geometria aperta e strutturata consente al vapore di fluire senza intoppi, riducendo significativamente il consumo di energia rispetto al tradizionale imballaggio casuale.

● Elevata capacità e antivegetativa: l'ampio rapporto dei vuoti e la superficie liscia prevengono l'intasamento, rendendolo particolarmente adatto per sistemi contenenti particolati o soggetti a polimerizzazione.

● Materiali personalizzabili: disponibili in un'ampia gamma di metalli tra cui SS304, SS316L, acciaio al carbonio, alluminio e bronzo rame per adattarsi ad ambienti chimici specifici.

● Installazione semplice: progettato con dimensioni precise e griglie di supporto, garantendo un'installazione rapida e sicura all'interno della torre.

Specifiche tecniche

Dove può essere utilizzato?

● Settore petrolchimico: separazione di etilbenzene/stirene, purificazione di acidi grassi e frazionamento del petrolio greggio.

● Lavorazione chimica: separazione di cicloesanone/cicloesanolo, purificazione del caprolattame e processi di assorbimento/desorbimento.

● Chimica fine e prodotti farmaceutici: recupero di solventi ad elevata purezza e separazione di materiali sensibili al calore.

● Protezione ambientale: assorbimento dei gas di scarico, desolforazione e smaltimento delle acque reflue.

L'intera catena di produzione

1. Preparazione della materia prima: Taglio di precisione di lamiere di alta qualità in base ai requisiti specifici del modello.

2. Goffratura e perforazione: stampaggio delle lamiere per creare canali ondulati e microperforazioni uniformi per una distribuzione ottimale del liquido.

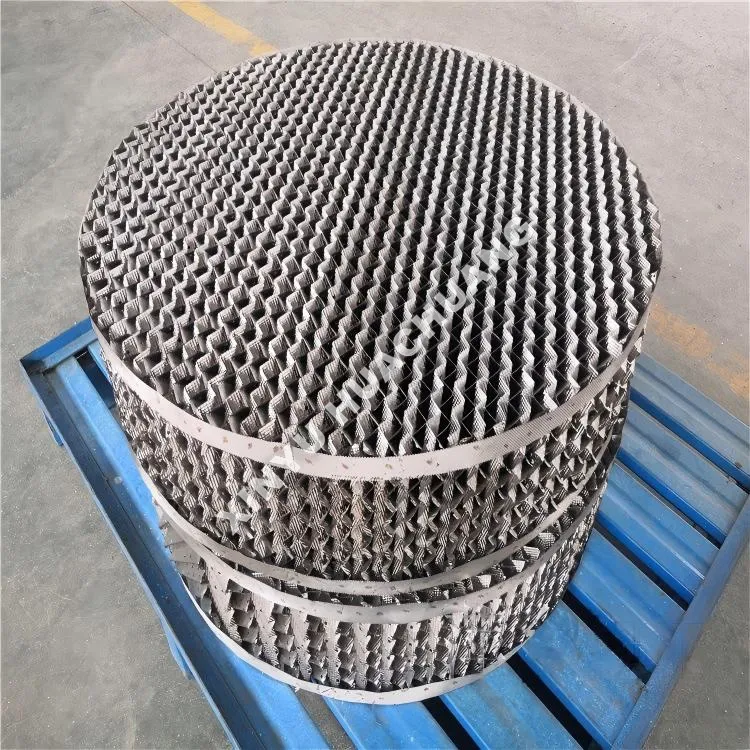

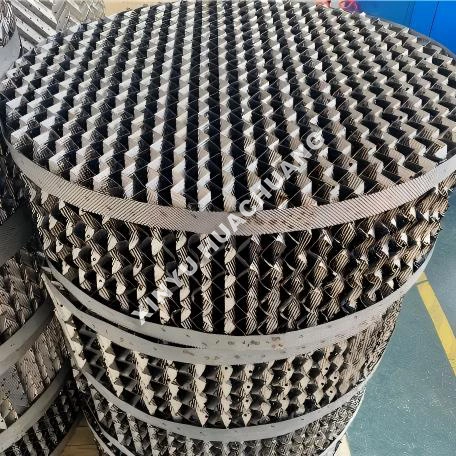

3. Impilazione e assemblaggio: impilamento delle lastre ondulate in direzioni alternate e fissaggio in blocchi modulari standard utilizzando fascette in acciaio inossidabile.

4. Ispezione di qualità: test rigorosi delle dimensioni dei blocchi, della superficie e dell'integrità strutturale per garantire la rigorosa conformità ai parametri di progettazione.

5. Imballaggio e spedizione: imballato in modo sicuro in casse di legno o pallet con involucro protettivo per evitare deformazioni durante la logistica e il trasporto globali.

Servizio e supporto post-vendita

Noi di XINYU HUACHUANG ci impegniamo a fornire un supporto post-vendita completo e affidabile per garantire il funzionamento continuo ed efficiente delle vostre apparecchiature. Il nostro team di assistenza dedicato è sempre pronto ad assisterti.

Copertura completa della garanzia

Offriamo con orgoglio una garanzia di due anni per le nostre apparecchiature. Durante questo periodo, forniamo servizi gratuiti di manutenzione e riparazione per qualsiasi problema relativo alla qualità, esclusi quelli causati da funzionamento improprio, modifiche non autorizzate o cause di forza maggiore. Per le apparecchiature oltre il periodo di garanzia di due anni, continuiamo a offrire servizi di manutenzione a vita, addebitando solo il costo delle parti di ricambio e della manodopera.

Meccanismo di risposta rapida

Offriamo supporto tecnico telefonico professionale 7×24 ore. Dopo aver ricevuto una notifica di guasto, il nostro team tecnico risponderà entro 24 ore e fornirà una soluzione praticabile. Se è necessaria l'assistenza in loco, i nostri ingegneri professionisti arriveranno presso la vostra struttura entro una settimana. In circostanze speciali in cui l'apparecchiatura non può essere riparata, la sostituiremo incondizionatamente con una nuova unità o forniremo un'unità sostitutiva durante il periodo di garanzia di due anni o prenderemo le misure necessarie per ripristinare il normale funzionamento.

Domande frequenti (FAQ)

Q1: Cosa rende l'imballaggio in lamiera ondulata diverso dall'imballaggio casuale?

R: A differenza dell'imballaggio casuale che viene scaricato liberamente nella colonna, l'imballaggio ondulato in piastre è costituito da lamiere metalliche perforate goffrate con ondulazioni a canale e impilate in strati alternati con angoli di 45° o 30°. Ciò crea percorsi di flusso continui e organizzati che garantiscono una produttività più elevata, una migliore purezza del prodotto e un consumo energetico inferiore rispetto alla disposizione caotica dell'imballaggio casuale.

D2: Perché in alcune applicazioni è preferibile la baderna in lamiera ondulata rispetto alla baderna in rete metallica?

R: Sebbene entrambe siano baderne strutturate, le baderne in lamiera ondulata offrono resistenza meccanica e proprietà antivegetative superiori. La baderna in rete metallica è più fragile e soggetta a intasamenti in caso di servizio sporco. Quando il processo coinvolge particolati, tendenze alla polimerizzazione o incrostazioni pesanti, l'imballaggio in lamiera ondulata fornisce una soluzione più robusta e di facile manutenzione.

Q3: L'imballaggio in lamiera ondulata può sostituire i vassoi esistenti in una colonna operativa?

R: Sì. Molte torri industriali originariamente dotate di vassoi possono essere adattate con un imballaggio in piastre ondulate per aumentare la capacità, migliorare l'efficienza di separazione e ridurre la caduta di pressione. Il design strutturato offre in genere una produttività più elevata e un consumo energetico inferiore senza richiedere un nuovo involucro della colonna.

D4: Quali angoli di ondulazione sono disponibili e in che modo influiscono sulle prestazioni?

R: I fogli sono generalmente impilati con angoli di 45° o 30°. Una disposizione a 45° fornisce una maggiore efficienza di trasferimento di massa, rendendolo ideale per separazioni ad elevata purezza. Una disposizione a 30° offre una caduta di pressione inferiore e una capacità maggiore, più adatta per la distillazione sotto vuoto e le applicazioni ad alta produttività.

Q5: Quali materiali vengono utilizzati per produrre l'imballaggio in lamiera ondulata?

R: La baderna è realizzata con lamiere perforate in vari materiali tra cui SS304, SS316L, acciaio al carbonio e leghe specializzate come Hastelloy o titanio per ambienti altamente corrosivi. La scelta del materiale dipende dal mezzo di processo, dalla temperatura operativa e dai requisiti di corrosione.
