Strumento di misura del gioco assiale per cuscinetti

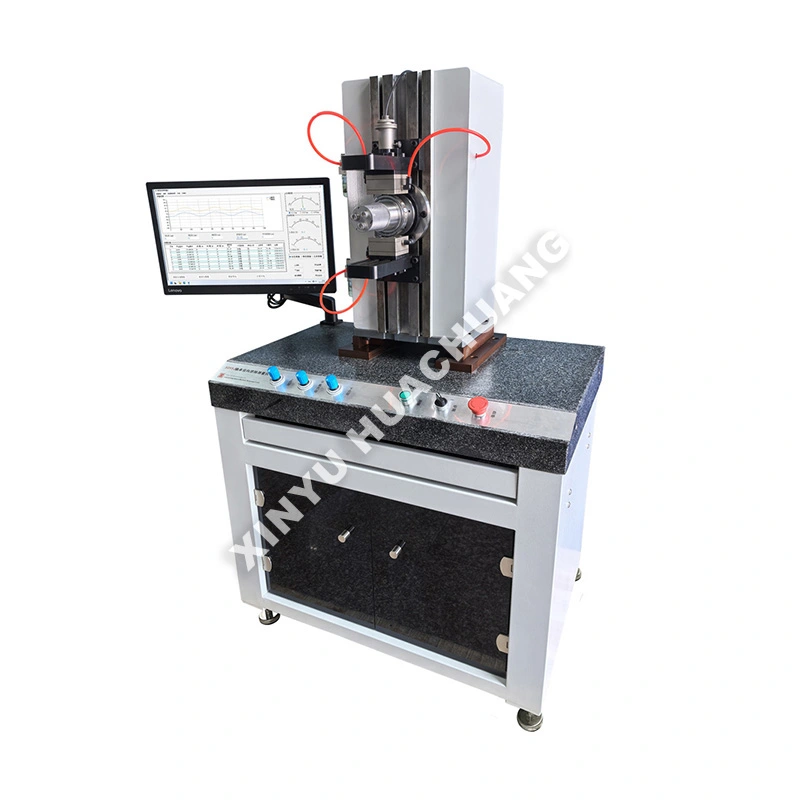

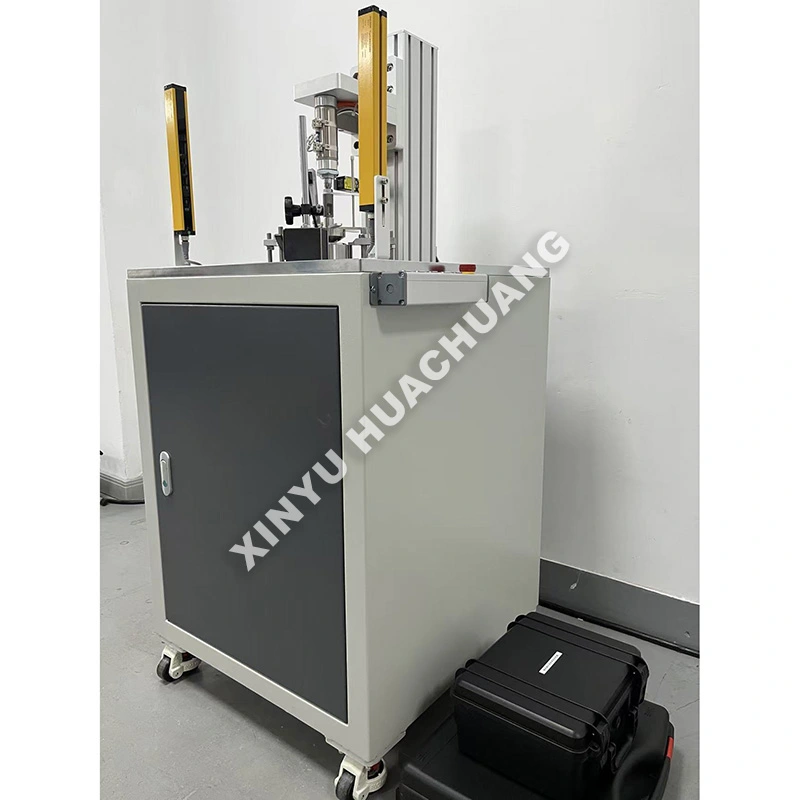

Lo strumento di misurazione del gioco assiale per cuscinetti XINYU HUACHUANG è un apparecchio di prova semiautomatico altamente accurato progettato specificamente per valutare il gioco assiale interno dei cuscinetti volventi. Progettato per soddisfare rigorosi standard internazionali, questo strumento di misurazione del gioco assiale per cuscinetti applica con precisione carichi di misurazione assiali standardizzati per acquisire microspostamenti. Dotato di automazione PLC intelligente e sensori ad alta sensibilità, garantisce un funzionamento sicuro e affidabile fornendo allo stesso tempo dati altamente riproducibili per ricerca e sviluppo, controllo qualità e certificazione di produzione.

Principio di funzionamento

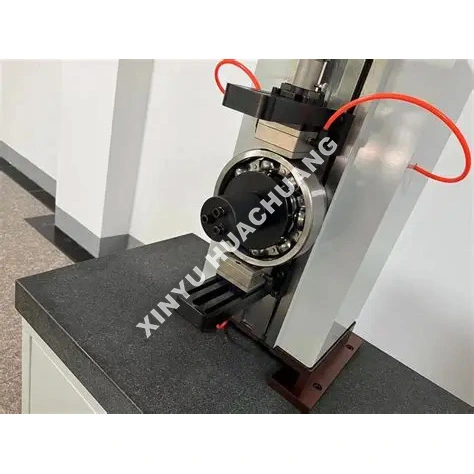

Lo strumento di misurazione del gioco assiale per cuscinetti funziona secondo un principio di misurazione dinamico e senza carico. L'anello esterno del cuscinetto è fissato e bloccato saldamente, mentre all'anello interno viene applicato un carico di misurazione assiale preciso. I sensori di spostamento ad alta sensibilità catturano il movimento assiale degli elementi volventi mentre attraversano la zona di carico. Il sistema utilizza algoritmi differenziali per eliminare automaticamente gli errori geometrici e calcola il gioco assiale reale senza richiedere la compensazione della deformazione.

Quali sono i vantaggi distintivi?

● Misurazione ad alta precisione: presenta sensori induttivi premium con una ripetibilità statica di <1,5μm e ripetibilità dinamica di <2,5μm.

● Caricamento automatizzato: il caricamento pneumatico o motorizzato garantisce forze di misurazione coerenti e standardizzate, eliminando errori di funzionamento manuale.

● Elaborazione intelligente dei dati: calcola automaticamente lo spazio medio, identifica gli inceppamenti nella rotazione e genera report statistici SPC/CPK.

● Costruzione robusta e sicura: costruito con un telaio meccanico rigido e dotato di calibrazione automatica rispetto a parti di riferimento standard per mantenere la precisione a lungo termine.

● Compatibilità versatile: il fissaggio modulare consente rapidi cambi per testare vari tipi di cuscinetti, dai cuscinetti a sfere a gola profonda ai cuscinetti a rulli conici.

Specifiche tecniche

Dove può essere utilizzato?

● Produzione di cuscinetti: ispezione di qualità in linea o offline al 100% per cuscinetti a sfere, a rulli cilindrici e a rulli conici con gola profonda.

● Settore automobilistico e aerospaziale: controllo qualità in entrata (IQC) e verifica dell'assemblaggio per mozzi delle ruote, cambi e motori a turbina.

● Macchinari di precisione: corrispondenza delle distanze e selezione dell'abbinamento per mandrini e robotica di macchine utensili ad alta precisione.

● Manutenzione e MRO: valutazione delle condizioni e valutazione del gioco dei cuscinetti durante le revisioni delle apparecchiature.

Precauzioni per l'uso

● Preparazione del campione: pulisci sempre accuratamente il cuscinetto per rimuovere i prodotti antiruggine o il grasso che potrebbero influenzare la micromisurazione.

● Equilibrio termico: consentire allo strumento e al cuscinetto di acclimatarsi alla temperatura ambiente (20±5 ℃) prima del test.

● Allineamento corretto: assicurarsi che il cuscinetto sia posizionato perfettamente piatto sull'attrezzatura per evitare letture errate causate dall'inclinazione dell'anello esterno.

● Calibrazione: esegui la routine di calibrazione automatica utilizzando cuscinetti di riferimento standard all'inizio di ogni turno.

Guida alla manutenzione

● Ogni giorno: pulisci i dispositivi di misurazione e lo stilo del sensore con un panno pulito e privo di lanugine. Controllare la pressione dell'aria pneumatica (se applicabile) e scaricare l'umidità dal filtro.

● Settimanale/mensile: ispeziona il mandrino rotante e le leve di caricamento per verificarne il corretto funzionamento. Applicare una goccia di olio leggero per macchine ai punti di articolazione meccanici come raccomandato.

● Trimestralmente: esegui una calibrazione completa del sistema utilizzando blocchi di distanza standard certificati per verificare la linearità e l'accuratezza dell'amplificazione.

● Controllo ambientale: mantieni lo strumento lontano da macchinari con forti vibrazioni, forti campi magnetici e luce solare diretta per mantenere la stabilità della misurazione.

Supporto che ti mantiene fiducioso

Noi di XINYU HUACHUANG ci impegniamo a fornire un supporto post-vendita completo e affidabile per garantire il funzionamento continuo ed efficiente delle vostre apparecchiature. Il nostro team di assistenza dedicato è sempre pronto ad assisterti.

Copertura completa della garanzia

Offriamo con orgoglio una garanzia di due anni per le nostre apparecchiature. Durante questo periodo, forniamo servizi gratuiti di manutenzione e riparazione per qualsiasi problema relativo alla qualità, esclusi quelli causati da funzionamento improprio, modifiche non autorizzate o cause di forza maggiore. Per le apparecchiature oltre il periodo di garanzia di due anni, continuiamo a offrire servizi di manutenzione a vita, addebitando solo il costo delle parti di ricambio e della manodopera.

Meccanismo di risposta rapida

Offriamo supporto tecnico telefonico professionale 7×24 ore. Dopo aver ricevuto una notifica di guasto, il nostro team tecnico risponderà entro 24 ore e fornirà una soluzione praticabile. Se è necessaria l'assistenza in loco, i nostri ingegneri professionisti arriveranno presso la vostra struttura entro una settimana. In circostanze speciali in cui l'apparecchiatura non può essere riparata, la sostituiremo incondizionatamente con una nuova unità o forniremo un'unità sostitutiva durante il periodo di garanzia di due anni o prenderemo le misure necessarie per ripristinare il normale funzionamento.

Domande frequenti (FAQ)

D1: Cos'è il gioco assiale e in cosa differisce dal gioco radiale?

R: Il gioco assiale è la distanza totale di cui l'anello interno del cuscinetto può spostarsi assialmente (lungo l'asse dell'albero) rispetto all'anello esterno quando non viene applicato alcun carico esterno. Mentre il gioco radiale misura il movimento perpendicolare all'albero, il gioco assiale misura il movimento parallelo all'albero. Entrambi i giochi influiscono sulle prestazioni dei cuscinetti, ma il gioco assiale è particolarmente critico per le applicazioni con carichi di spinta come i riduttori e le pompe verticali.

Q2: In che modo il principio di misurazione dinamica dello strumento garantisce la precisione?

R: L'anello esterno è fissato e bloccato saldamente mentre all'anello interno viene applicato un carico di misurazione assiale preciso. I sensori di spostamento ad alta sensibilità catturano il movimento assiale degli elementi volventi mentre attraversano la zona di carico. Il sistema utilizza algoritmi differenziali per eliminare automaticamente gli errori geometrici, come l'eccentricità della faccia e l'oscillazione della gabbia, calcolando il gioco assiale reale senza richiedere la compensazione della deformazione.

D3: Perché il gioco assiale è particolarmente importante per i cuscinetti a rulli conici e a contatto angolare?

R: I cuscinetti a contatto angolare e a rulli conici sono progettati per sopportare carichi combinati radiali e assiali. Il loro gioco assiale determina direttamente l'angolo di contatto tra gli elementi volventi e le piste, che a sua volta governa la distribuzione del carico, la rigidità e la generazione di calore. Un gioco assiale errato in questi tipi di cuscinetti porta a una distribuzione irregolare del carico, a una scheggiatura prematura e a guasti catastrofici.

Q4: Questo strumento può essere utilizzato insieme allo strumento di misurazione del gioco radiale per un'ispezione completa dei cuscinetti?

R: Sì. Insieme, gli strumenti del gioco radiale e assiale forniscono un profilo completo del gioco del cuscinetto. Molte specifiche dei cuscinetti richiedono la verifica di entrambi i valori. L'utilizzo di entrambi gli strumenti in sequenza sullo stesso cuscinetto fornisce un quadro completo della geometria interna e conferma che il cuscinetto soddisfa tutti i requisiti di gioco.

D5: In che modo lo strumento supporta l'ispezione in entrata e l'analisi dei guasti?

R: Per l'ispezione in entrata, lo strumento verifica che i nuovi cuscinetti soddisfino il gruppo di gioco assiale specificato prima dell'installazione, evitando costose rilavorazioni dell'assemblaggio. Per l'analisi dei guasti, la misurazione del gioco assiale dei cuscinetti restituiti o guasti sul campo aiuta a determinare se il gioco improprio è stato un fattore determinante, supportando l'indagine sulla causa principale e l'azione correttiva.
