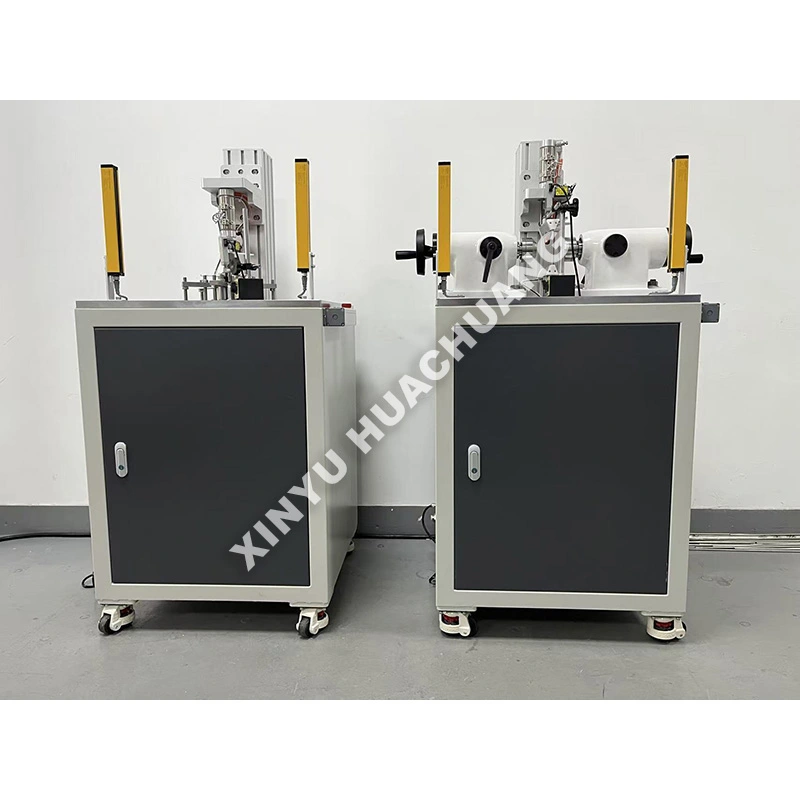

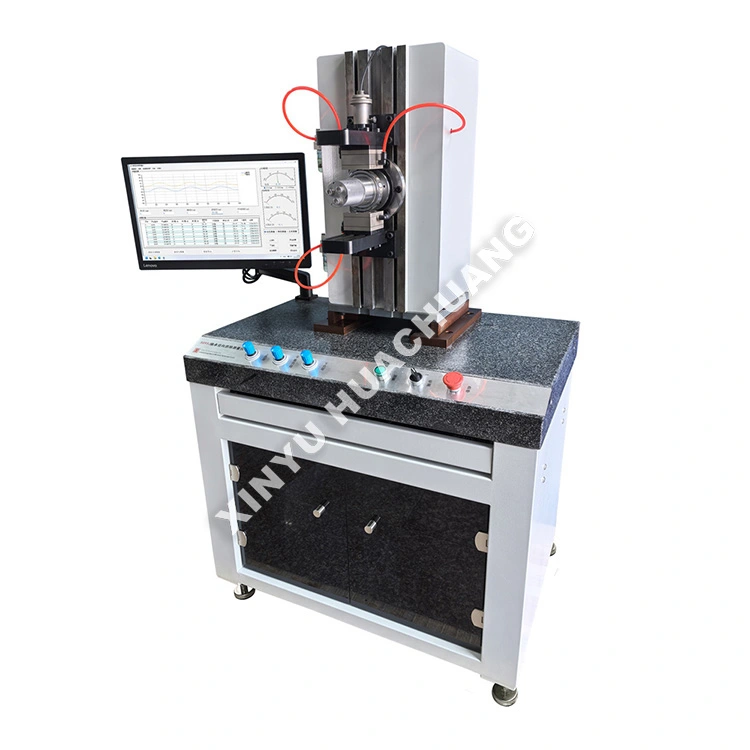

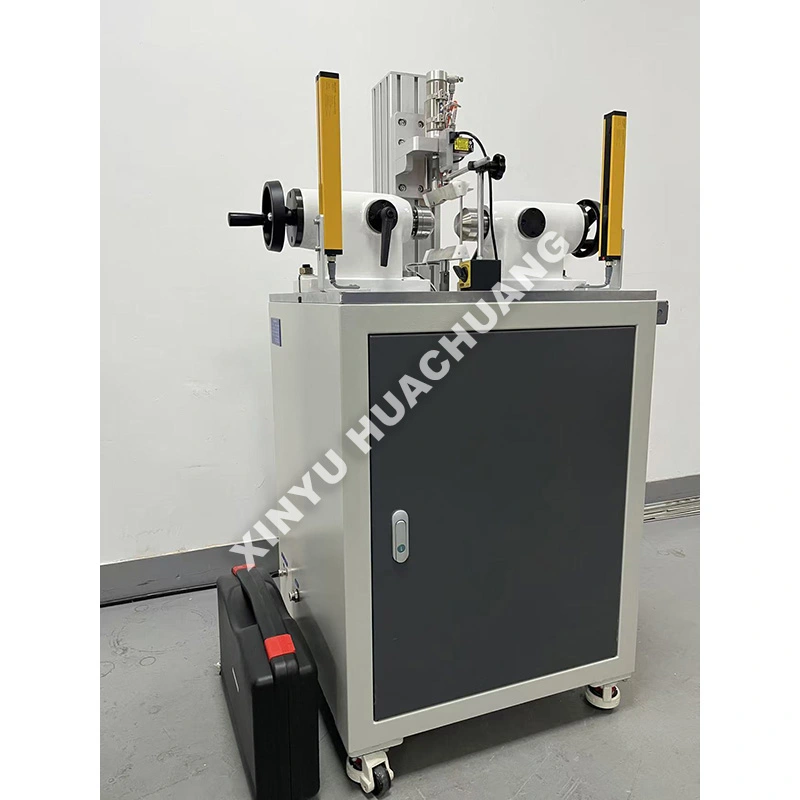

Strumento per la misurazione del gioco radiale dei cuscinetti

Lo strumento di misurazione del gioco radiale dei cuscinetti XINYU HUACHUANG è un apparato di prova semiautomatico altamente accurato progettato specificamente per valutare il gioco radiale interno dei cuscinetti volventi. Progettato per soddisfare rigorosi standard internazionali, questo strumento di misurazione del gioco radiale dei cuscinetti applica con precisione carichi di misurazione standardizzati per catturare i microspostamenti. Dotato di automazione PLC intelligente e sensori ad alta sensibilità, garantisce un funzionamento sicuro e affidabile fornendo allo stesso tempo dati altamente riproducibili per ricerca e sviluppo, controllo qualità e certificazione di produzione.

Principio di funzionamento

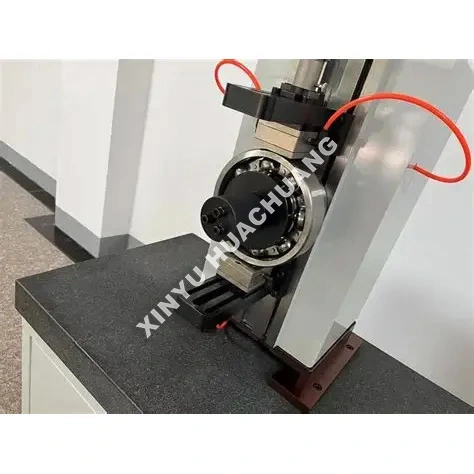

Lo strumento di misurazione del gioco radiale dei cuscinetti funziona secondo un principio di misurazione dinamico e senza carico. L'anello interno del cuscinetto è fissato e ruotato da un motore sincrono, mentre all'anello esterno viene applicato un carico di misurazione preciso. I sensori di spostamento ad alta sensibilità catturano il movimento radiale degli elementi volventi mentre attraversano la zona di carico. Il sistema utilizza algoritmi differenziali per eliminare automaticamente gli errori geometrici e calcola il gioco radiale reale senza richiedere la compensazione della deformazione.

Quali sono i vantaggi distintivi?

● Misurazione ad alta precisione: presenta sensori induttivi premium con una ripetibilità statica di <1,5μm e ripetibilità dinamica di <2,5μm.

● Caricamento automatizzato: il caricamento pneumatico o motorizzato garantisce forze di misurazione coerenti e standardizzate, eliminando errori di funzionamento manuale.

● Elaborazione intelligente dei dati: calcola automaticamente lo spazio medio, identifica gli inceppamenti nella rotazione e genera report statistici SPC/CPK.

● Costruzione robusta e sicura: costruito con un telaio meccanico rigido e dotato di calibrazione automatica rispetto a parti di riferimento standard per mantenere la precisione a lungo termine.

● Compatibilità versatile: il fissaggio modulare consente rapidi cambi per testare vari tipi di cuscinetti, dai cuscinetti a sfere a gola profonda ai cuscinetti a rulli conici.

Specifiche tecniche

Dove è applicabile?

● Produzione di cuscinetti: ispezione di qualità in linea o offline al 100% per cuscinetti a sfere, a rulli cilindrici e a rulli conici con gola profonda.

● Settore automobilistico e aerospaziale: controllo qualità in entrata (IQC) e verifica dell'assemblaggio per mozzi delle ruote, cambi e motori a turbina.

● Macchinari di precisione: corrispondenza delle distanze e selezione dell'abbinamento per mandrini e robotica di macchine utensili ad alta precisione.

● Manutenzione e MRO: valutazione delle condizioni e valutazione del gioco dei cuscinetti durante le revisioni delle apparecchiature.

Precauzioni per l'uso

● Preparazione del campione: pulisci sempre accuratamente il cuscinetto per rimuovere i prodotti antiruggine o il grasso che potrebbero influenzare la micromisurazione.

● Equilibrio termico: consentire allo strumento e al cuscinetto di acclimatarsi alla temperatura ambiente (20±5 ℃) prima del test.

● Allineamento corretto: assicurarsi che il cuscinetto sia posizionato perfettamente piatto sull'attrezzatura per evitare letture errate causate dall'inclinazione dell'anello esterno.

● Calibrazione: esegui la routine di calibrazione automatica utilizzando cuscinetti di riferimento standard all'inizio di ogni turno.

Guida alla manutenzione

● Ogni giorno: pulisci i dispositivi di misurazione e lo stilo del sensore con un panno pulito e privo di lanugine. Controllare la pressione dell'aria pneumatica (se applicabile) e scaricare l'umidità dal filtro.

● Settimanale/mensile: ispeziona il mandrino rotante e le leve di caricamento per verificarne il corretto funzionamento. Applicare una goccia di olio leggero per macchine ai punti di articolazione meccanici come raccomandato.

● Trimestralmente: esegui una calibrazione completa del sistema utilizzando blocchi di distanza standard certificati per verificare la linearità e l'accuratezza dell'amplificazione.

● Controllo ambientale: mantieni lo strumento lontano da macchinari con forti vibrazioni, forti campi magnetici e luce solare diretta per mantenere la stabilità della misurazione.

Dettagli sulla protezione post-acquisto

Noi di XINYU HUACHUANG ci impegniamo a fornire un supporto post-vendita completo e affidabile per garantire il funzionamento continuo ed efficiente delle vostre apparecchiature. Il nostro team di assistenza dedicato è sempre pronto ad assisterti.

Copertura completa della garanzia

Offriamo con orgoglio una garanzia di due anni per le nostre apparecchiature. Durante questo periodo, forniamo servizi gratuiti di manutenzione e riparazione per qualsiasi problema relativo alla qualità, esclusi quelli causati da funzionamento improprio, modifiche non autorizzate o cause di forza maggiore. Per le apparecchiature oltre il periodo di garanzia di due anni, continuiamo a offrire servizi di manutenzione a vita, addebitando solo il costo delle parti di ricambio e della manodopera.

Meccanismo di risposta rapida

Offriamo supporto tecnico telefonico professionale 7×24 ore. Dopo aver ricevuto una notifica di guasto, il nostro team tecnico risponderà entro 24 ore e fornirà una soluzione praticabile. Se è necessaria l'assistenza in loco, i nostri ingegneri professionisti arriveranno presso la vostra struttura entro una settimana. In circostanze speciali in cui l'apparecchiatura non può essere riparata, la sostituiremo incondizionatamente con una nuova unità o forniremo un'unità sostitutiva durante il periodo di garanzia di due anni o prenderemo le misure necessarie per ripristinare il normale funzionamento.

Domande frequenti (FAQ)

D1: Cos'è il gioco radiale e perché è importante per le prestazioni dei cuscinetti?

R: Il gioco radiale è la distanza totale di cui l'anello interno del cuscinetto può spostarsi radialmente rispetto all'anello esterno quando non viene applicato alcun carico esterno. Il corretto gioco radiale è fondamentale perché un gioco troppo piccolo provoca attrito eccessivo, surriscaldamento e guasti prematuri, mentre un gioco eccessivo porta a vibrazioni, rumore e ridotta capacità di carico.

Q2: Come funziona il principio di misurazione dinamica senza carico?

R: Lo strumento fissa l'anello interno del cuscinetto e lo fa ruotare tramite un motore sincrono applicando un carico di misurazione preciso all'anello esterno. I sensori di spostamento ad alta sensibilità catturano il movimento radiale degli elementi volventi mentre attraversano la zona di carico. Gli algoritmi differenziali eliminano quindi automaticamente gli errori geometrici come l'ovalizzazione, fornendo il valore reale del gioco radiale.

Q3: Perché lo strumento utilizza algoritmi differenziali invece della misurazione diretta?

R: I cuscinetti presentano imperfezioni geometriche intrinseche (leggera ovalizzazione, ondulazione superficiale e variazioni dimensionali negli elementi volventi) che possono distorcere semplici misurazioni puntuali. L'algoritmo differenziale acquisisce più punti dati attorno alla rotazione completa e separa matematicamente questi errori geometrici dal gioco effettivo, garantendo la precisione della misurazione senza richiedere la compensazione della deformazione.

Q4: Quali tipi e dimensioni di cuscinetti può misurare questo strumento?

R: Lo strumento è compatibile con cuscinetti a sfere a gola profonda, cuscinetti a contatto angolare, cuscinetti a rulli cilindrici e cuscinetti a rulli conici di un'ampia gamma di dimensioni. Gli adattatori e gli impianti possono essere configurati per adattarsi a diametri esterni e fori specifici dei cuscinetti, rendendoli adatti sia ai controlli di qualità sulla linea di produzione che alle ispezioni di laboratorio.

D5: In che modo questo strumento supporta il controllo di qualità dei cuscinetti nella produzione?

R: Fornendo misurazioni del gioco radiale rapide, precise e ripetibili, lo strumento consente l'ispezione al 100% dei lotti di produzione o il campionamento statistico secondo gli standard ISO 5753 e ABMA. Ciò garantisce che ogni cuscinetto spedito soddisfi il gruppo di gioco specificato, riducendo le richieste di garanzia e i guasti sul campo causati da gioco improprio.
