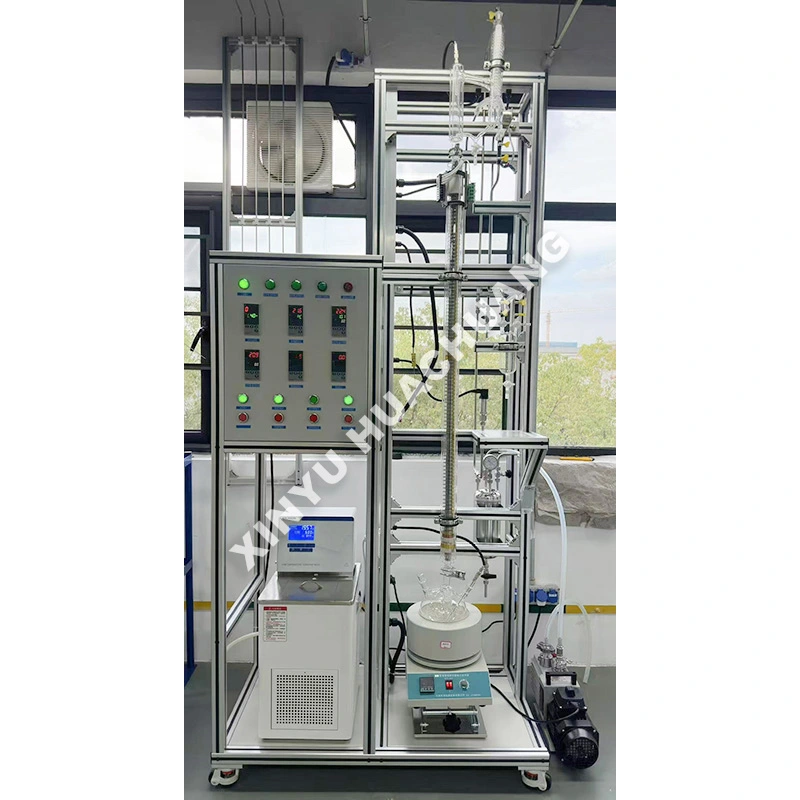

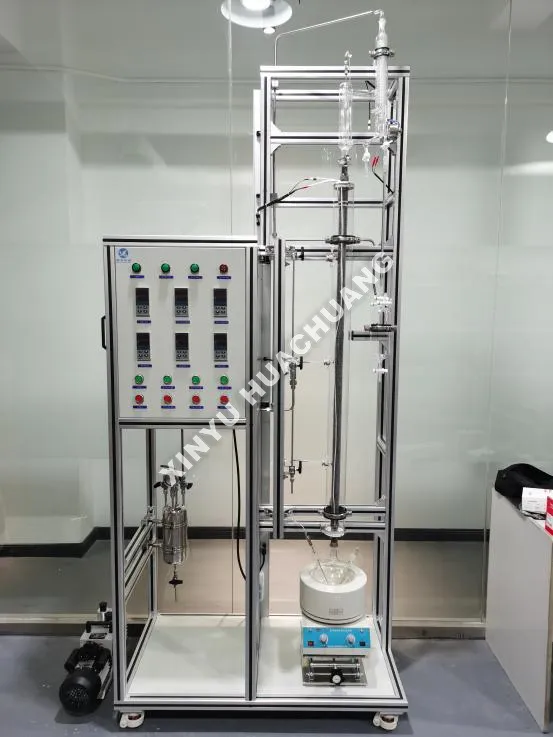

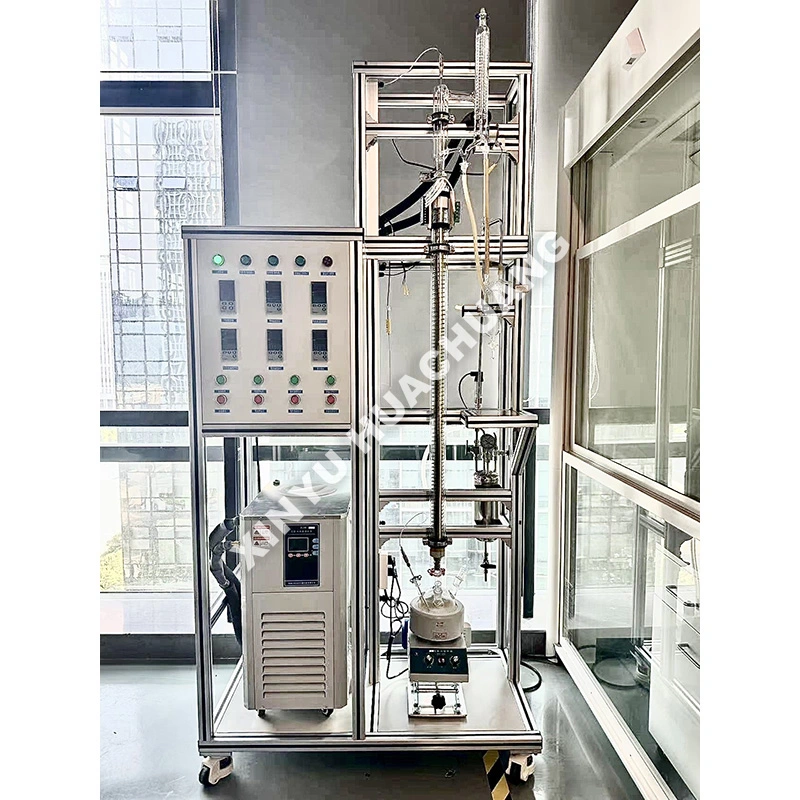

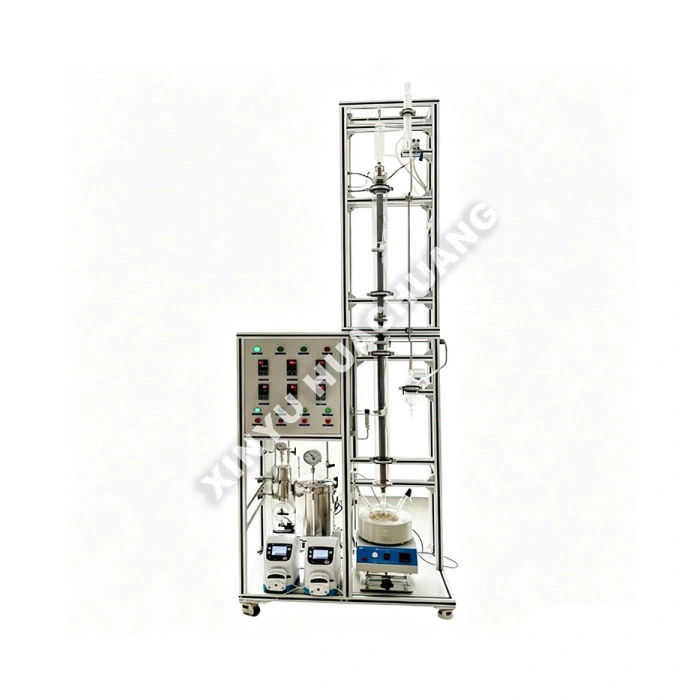

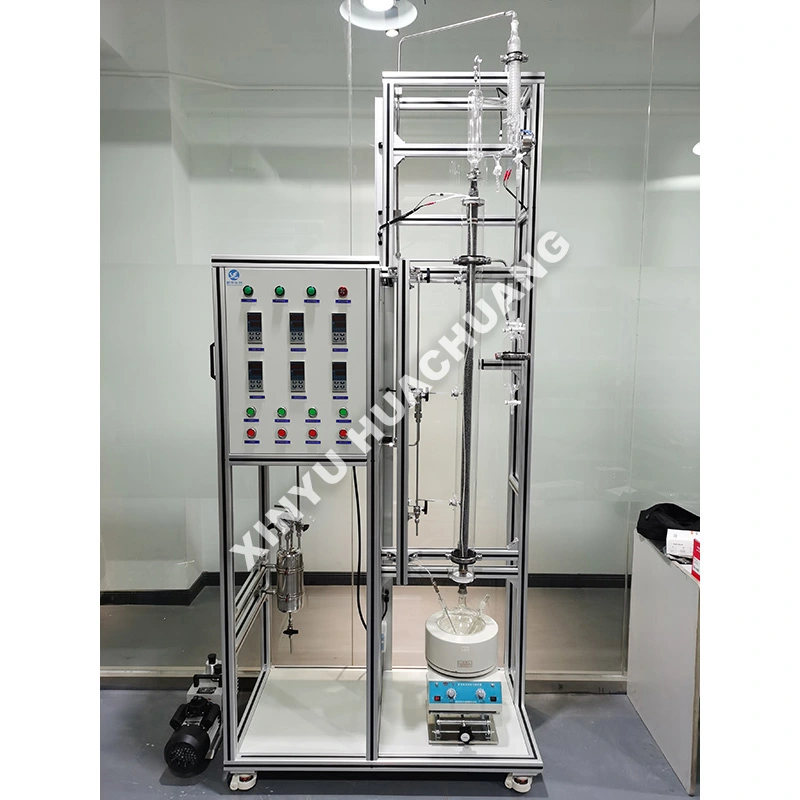

Unità a colonna per distillazione continua in vetro

L'unità a colonna per distillazione continua in vetro XINYU HUACHUANG è un sistema di separazione avanzato progettato specificamente per ricerca e sviluppo, test su scala pilota e produzione in piccoli lotti di sostanze chimiche corrosive o di elevata purezza. Progettata per fornire un accesso visivo completo all'equilibrio interno vapore-liquido, questa unità consente ai ricercatori di osservare il processo di separazione in tempo reale. Dotata di componenti in vetro ad alto contenuto di borosilicato, controllori precisi del rapporto di riflusso e automazione PLC intelligente, l'unità a colonna per distillazione continua in vetro garantisce un frazionamento continuo sicuro, altamente efficiente e riproducibile per prodotti chimici fini, prodotti farmaceutici e solventi speciali.

Principio di funzionamento

L'unità a colonna per distillazione continua in vetro funziona secondo il principio della distillazione frazionata continua. La materia prima liquida viene dosata continuamente nella sezione centrale della colonna. All'interno della colonna di vetro, l'imballaggio strutturato o gli interni in vetro specializzati (come gli anelli θ o l'imballaggio a spirale) massimizzano l'area di contatto tra il vapore in salita e il liquido in discesa. Man mano che il vapore sale, subisce ripetute condensazioni e rivaporizzazioni, arricchendo le componenti luminose nella parte superiore. Il vapore viene quindi condensato e una parte viene restituita come riflusso per mantenere l'equilibrio del trasferimento di massa, mentre il resto viene raccolto continuamente come distillato. I componenti pesanti scorrono continuamente verso il ribollitore per lo scarico. L'intero processo continuo è gestito meticolosamente dall'unità colonna di distillazione continua del vetro per mantenere gradienti termici precisi ed efficienza di separazione ottimale.

Dove brilla?

● Osservazione visiva completa: la struttura in vetro trasparente ad alto contenuto di borosilicato consente agli operatori di monitorare visivamente l'equilibrio vapore-liquido, le condizioni di formazione di schiuma e di allagamento, rendendolo prezioso per la ricerca e sviluppo e la risoluzione dei problemi di processo.

● Resistenza alla corrosione superiore: costruita con vetro ad alto contenuto borosilicato GG17 (3.3) e guarnizioni in PTFE, l'unità è completamente inerte agli acidi forti, agli alcali e ai solventi organici corrosivi, garantendo l'assenza di contaminazione del prodotto.

● Componenti interni ad alta efficienza: presenta un imballaggio in vetro personalizzabile o un imballaggio in rete metallica strutturata per ottenere un elevato numero di piastre teoriche e una purezza di separazione a livello di PPM.

● Automazione PLC intelligente: il sistema di controllo centralizzato consente il funzionamento continuo non presidiato, la regolazione automatizzata del rapporto di riflusso e la registrazione dei dati in tempo reale per temperatura e portate.

● Design modulare e flessibile: la colonna è assemblata utilizzando giunti in vetro standard (ad esempio 24/29, 29/32) con camicie di riscaldamento elettrico, consentendo una facile regolazione dell'altezza, smontaggio, pulizia e sostituzione dei componenti interni.

Specifiche tecniche

Dove può essere utilizzato?

● Chimica fine e prodotti farmaceutici: purificazione continua di ingredienti farmaceutici attivi (API) e intermedi chimici altamente corrosivi.

● Oli essenziali ed estratti naturali: separazione delicata e visibile di terpeni, fragranze ed estratti vegetali sensibili al calore.

● Laboratori accademici e di ricerca e sviluppo: studi cinetici fondamentali, visualizzazione del processo di separazione e test di efficienza di catalizzatori/impaccamenti.

● Solventi speciali: recupero continuo e purificazione ultra elevata di solventi organici corrosivi o di alto valore.

● Alimenti e bevande: concentrazione di aromi naturali, purificazione dell'alcol ed estrazione di composti bioattivi.

Precauzioni per l'uso

● Prevenzione dello shock termico: il vetro ad alto contenuto di borosilicato è resistente allo shock termico ma può comunque rompersi sotto stress estremo. Assicurarsi sempre che la velocità di variazione della temperatura sia inferiore a 5 ℃/min durante il riscaldamento e il raffreddamento.

● Protezione meccanica: i componenti in vetro sono fragili. Evitare impatti meccanici, serraggio eccessivo dei morsetti e assicurarsi che tutti i giunti di vetro siano correttamente allineati e fissati con clip adeguate.

● Sicurezza del vuoto: quando si utilizza il vuoto profondo, ispezionare sempre prima la vetreria per verificare la presenza di microfessure o scheggiature. Utilizzare uno schermo protettivo o una rete di sicurezza attorno alla colonna per proteggerla da potenziali implosioni.

● Riscaldamento graduale: utilizza le velocità di rampa di riscaldamento programmabili del PLC per evitare vaporizzazioni improvvise e allagamenti della colonna, soprattutto all'avvio dell'alimentazione continua.

Guida alla manutenzione

● Ogni giorno: ispeziona la colonna di vetro e i giunti per individuare eventuali segni di crepe, scheggiature o incisioni chimiche. Controllare l'integrità delle guarnizioni in PTFE e delle tenute del vuoto.

● Settimanale/mensile: pulisci le parti interne in vetro e le pareti della colonna per evitare l'accumulo di residui che possono ridurre l'efficienza della separazione. Utilizzare solventi appropriati o lavaggi leggermente acidi (evitare alcali forti).

● Trimestralmente: calibrare i sensori di temperatura, i controller del flusso di massa e i controller del rapporto di riflusso per mantenere la precisione dei test. Ispezionare la camicia di riscaldamento elettrico per verificare che il riscaldamento sia uniforme e l'isolamento adeguato.

● Post-operazione: spurgare sempre il sistema con un gas inerte (N2) e lasciarlo raffreddare a temperatura ambiente con il riscaldamento spento prima di smontare i componenti in vetro per una pulizia e una conservazione approfondite.

Servizio e supporto post-vendita

Noi di XINYU HUACHUANG ci impegniamo a fornire un supporto post-vendita completo e affidabile per garantire il funzionamento continuo ed efficiente delle vostre apparecchiature. Il nostro team di assistenza dedicato è sempre pronto ad assisterti.

Copertura completa della garanzia

Offriamo con orgoglio una garanzia di due anni per le nostre apparecchiature. Durante questo periodo, forniamo servizi gratuiti di manutenzione e riparazione per qualsiasi problema relativo alla qualità, esclusi quelli causati da funzionamento improprio, modifiche non autorizzate o cause di forza maggiore. Per le apparecchiature oltre il periodo di garanzia di due anni, continuiamo a offrire servizi di manutenzione a vita, addebitando solo il costo delle parti di ricambio e della manodopera.

Meccanismo di risposta rapida

Offriamo supporto tecnico telefonico professionale 7×24 ore. Dopo aver ricevuto una notifica di guasto, il nostro team tecnico risponderà entro 24 ore e fornirà una soluzione praticabile. Se è necessaria l'assistenza in loco, i nostri ingegneri professionisti arriveranno presso la vostra struttura entro una settimana. In circostanze speciali in cui l'apparecchiatura non può essere riparata, la sostituiremo incondizionatamente con una nuova unità o forniremo un'unità sostitutiva durante il periodo di garanzia di due anni o prenderemo le misure necessarie per ripristinare il normale funzionamento.

Domande frequenti (FAQ)

Q1: Perché la colonna è in vetro anziché in acciaio inossidabile?

R: La struttura in vetro fornisce pieno accesso visivo al processo di distillazione interno, consentendo ai ricercatori di osservare direttamente il comportamento del contatto vapore-liquido, i punti di allagamento e la distribuzione del liquido attraverso l'imballaggio. Questa trasparenza ha un valore inestimabile per lo sviluppo del processo e la risoluzione dei problemi, cosa impossibile con le colonne metalliche opache.

Q2: Quali tipi di guarnizioni interne sono disponibili per la colonna in vetro?

R: La colonna supporta l'impaccamento strutturato nonché componenti interni in vetro specializzati come gli anelli θ e l'impaccamento a spirale. Questi massimizzano l'area di contatto tra il vapore in salita e il liquido in discesa, migliorando l'efficienza del trasferimento di massa per una precisa separazione multicomponente.

D3: In cosa differisce il funzionamento continuo dalla distillazione discontinua in questa unità?

R: A differenza della distillazione batch in cui viene elaborata una carica alla volta, la materia prima viene dosata continuamente nella sezione centrale della colonna. I componenti leggeri vengono continuamente raccolti come distillato dal condensatore superiore mentre i componenti pesanti vengono continuamente scaricati dal ribollitore inferiore. Ciò consente un funzionamento stazionario con una qualità del prodotto costante su tirature estese.

D4: Come viene gestito il riflusso per mantenere l'efficienza della separazione?

R: Una parte del vapore di testa condensato viene restituita alla colonna come riflusso. Il rapporto di riflusso è controllato con precisione per mantenere l'equilibrio del trasferimento di massa all'interno della colonna. La regolazione di questo rapporto consente di ottimizzare la purezza del prodotto rispetto alla produttività in base ai requisiti di separazione specifici.

Q5: Quali tipi di miscele sono più adatte per una colonna di distillazione in vetro?

R: Le colonne in vetro sono particolarmente adatte per miscele corrosive o ad elevata purezza dove è necessario evitare la contaminazione dei metalli, nonché per processi che richiedono il monitoraggio visivo delle dinamiche interne. Sono ampiamente utilizzati nella ricerca farmaceutica, nello sviluppo di prodotti chimici fini e negli studi di ingegneria dei processi accademici.
