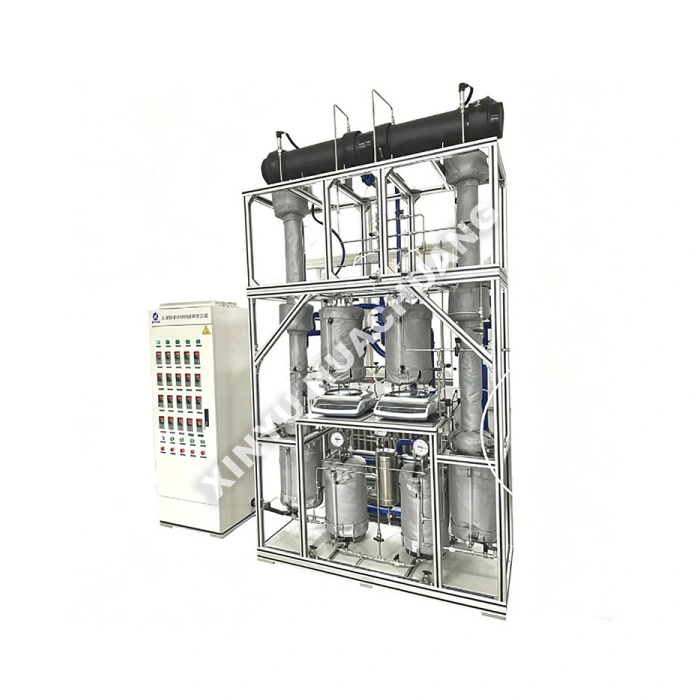

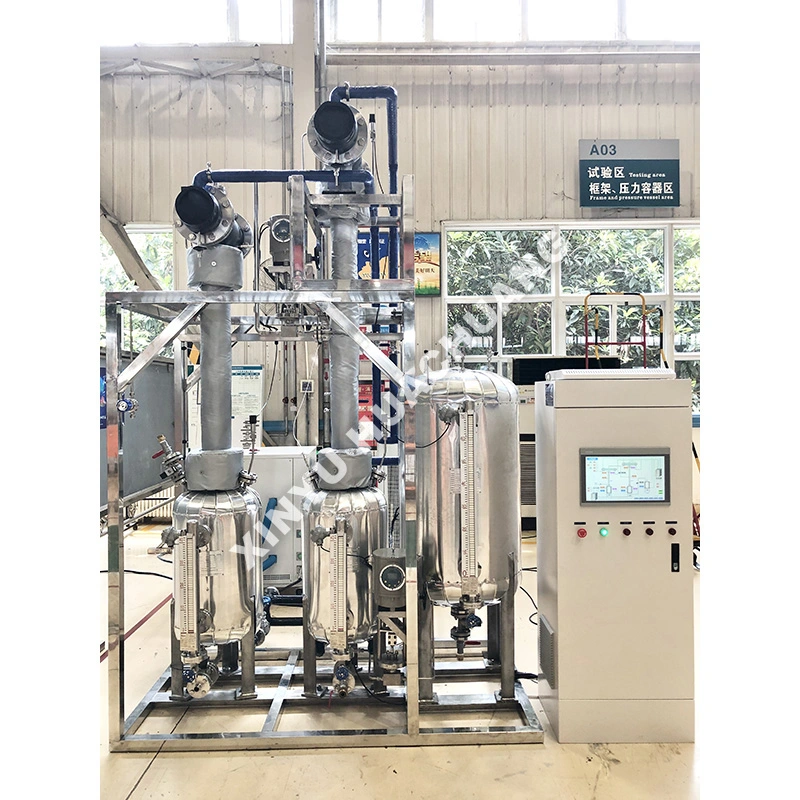

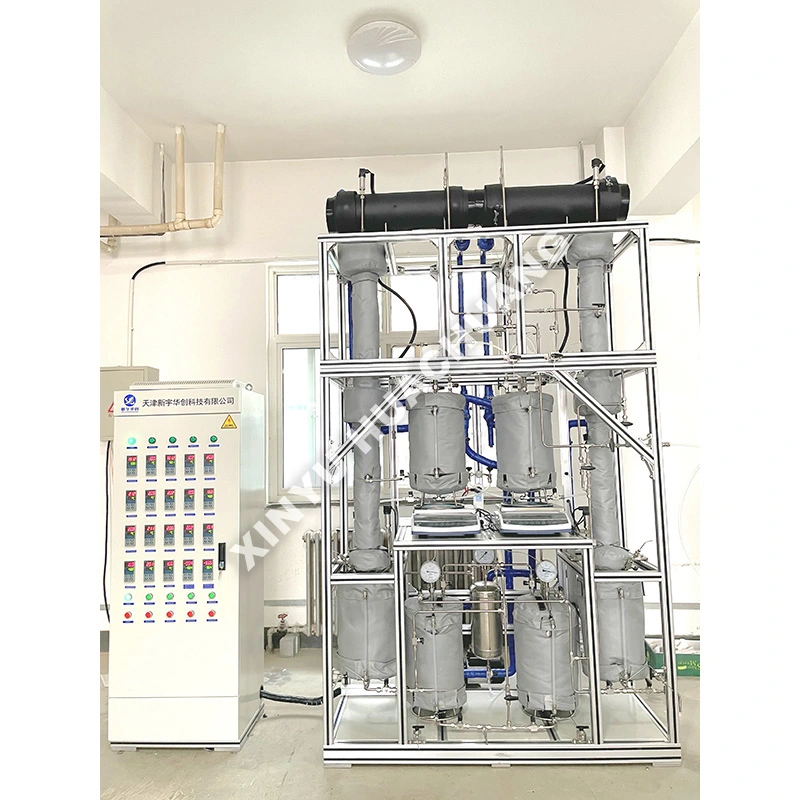

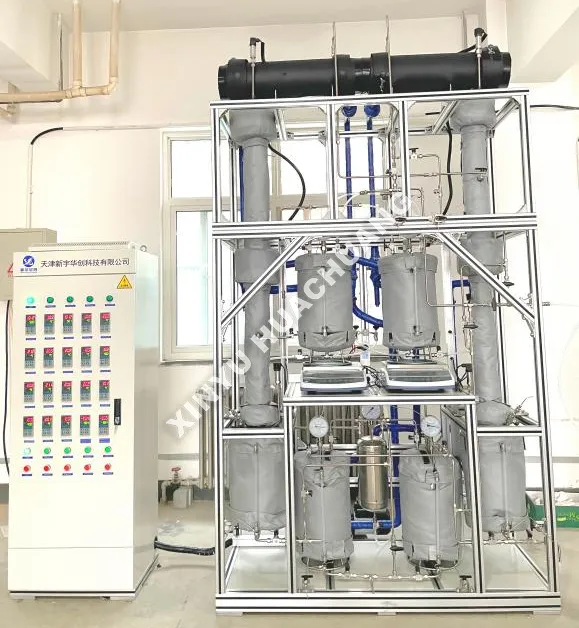

Unità di distillazione del gas isolante

L'unità di distillazione del gas isolante XINYU HUACHUANG è un sistema avanzato e altamente automatizzato di test e purificazione progettato specificamente per la separazione e il recupero di gas isolanti ad alta tensione. Progettata per soddisfare rigorosi standard ambientali e industriali, questa unità controlla accuratamente la temperatura, la pressione e la dinamica del flusso per separare miscele di gas isolanti (come SF6/N2) e rimuovere umidità, olio e impurità acide. Dotata di automazione PLC intelligente, analisi del gas in tempo reale e raccolta del gas di coda a emissioni zero, l'unità di distillazione del gas isolante garantisce un funzionamento sicuro e continuo fornendo allo stesso tempo gas dielettrici di altissima purezza per la manutenzione delle apparecchiature elettriche e la ricerca e sviluppo.

Cos'è un'unità di distillazione di gas isolante?

Un'unità di distillazione del gas isolante è un apparecchio specializzato per la separazione chimica progettato per elaborare e purificare i gas dielettrici utilizzati nelle apparecchiature elettriche ad alta tensione, come le linee isolate dal gas (GIL) e i quadri isolati dal gas (GIS). Funziona utilizzando la distillazione a bassa temperatura e i principi dell'oscillazione della pressione per separare i gas misti (ad esempio, recuperando l'SF6 liquido dalle miscele gassose di SF6/N2) e purificando i gas degradati dalle apparecchiature dismesse. L'unità integra processi di filtrazione, condensazione e distillazione multistadio per ottenere una purezza del gas superiore al 99,9%, garantendo che il gas recuperato possa essere riutilizzato direttamente. Questa unità funge da piattaforma essenziale per la manutenzione della rete elettrica, la conformità ambientale e la ricerca sui materiali dielettrici.

Perché questo?

● Separazione ad elevata purezza: utilizza una distillazione avanzata a bassa temperatura e una purificazione multistadio per ottenere una purezza del gas isolante superiore al 99,9%, soddisfacendo i rigorosi standard IEC e IEEE per le apparecchiature elettriche.

● Design a emissioni zero: presenta un sistema di raccolta e riciclaggio dei gas di coda a circuito chiuso che cattura i gas di scarico dai dispositivi di misurazione della concentrazione, garantendo uno scarico zero di potenti gas serra come l'SF6.

● Automazione PLC intelligente: il sistema di controllo centralizzato consente il funzionamento non presidiato a lungo termine, la registrazione automatizzata dei dati, il monitoraggio della composizione del gas in tempo reale e la generazione di curve storiche.

● Costruzione robusta e sicura: costruito con metallurgia premium resistente alla corrosione e interblocchi di sicurezza multilivello (sovrapressione, rilevamento perdite, spegnimento automatico di emergenza) per gestire in sicurezza ambienti ad alta pressione e gas tossici.

● Recupero efficiente dal punto di vista energetico: i sistemi di refrigerazione e riscaldamento ottimizzati massimizzano l'efficienza di liquefazione e separazione dei gas misti, riducendo in modo significativo il consumo energetico operativo complessivo.

Specifiche tecniche

Come scegliere bene?

● Definisci la tua miscela di gas: identifica chiaramente il tipo di gas isolante (ad esempio, SF6 puro, miscela 20% SF6/80% N2 o composti fluorurati alternativi). Ciò determina la temperatura di distillazione, la pressione e la configurazione della colonna richieste per l'unità di distillazione del gas isolante.

● Requisiti di purezza e flusso: determina la purezza del gas target e la portata di recupero richiesta. Le applicazioni ad elevata purezza (>99,99%) possono richiedere filtri di lucidatura aggiuntivi o materiali di imballaggio specializzati.

● Conformità ambientale: assicurati che l'unità includa un sistema certificato di trattamento dei gas di coda a emissioni zero se opera in regioni con normative severe sulle emissioni di SF6.

● Automazione e analisi: se è necessario un monitoraggio continuo, seleziona una configurazione con analizzatori di gas online integrati (ad esempio GC, FTIR o NDIR) per la verifica della purezza in tempo reale e la regolazione automatizzata del punto di soglia.

Processo di controllo della qualità

● Verifica dei materiali: ispezione rigorosa dell'acciaio inossidabile in entrata, delle valvole e dei componenti elettrici antideflagranti certificati per garantire che soddisfino gli standard metallurgici e le tolleranze di sicurezza ad alta pressione.

● Lavorazione meccanica di precisione: lavorazione CNC di corpi di reattori ad alta pressione, colonne di distillazione e tubazioni per garantire superfici di tenuta perfette e integrità strutturale a temperature e pressioni estreme.

● Test idrostatico e del vuoto: ogni unità viene sottoposta a rigorosi test di pressione idrostatica e test di tenuta del vuoto profondo per verificare la sicurezza strutturale e le prestazioni assolute a prova di perdite.

● Calibrazione del sistema: calibrazione completa del sistema di controllo PLC, dei sensori di temperatura/pressione, dei controller del flusso di massa e degli analizzatori di gas online per garantire una visualizzazione accurata dei dati e un controllo affidabile.

● Prova funzionale finale: un test completo di funzionamento a secco e di gas simulato per verificare il buon funzionamento, la distribuzione termica uniforme, il corretto funzionamento degli interblocchi di sicurezza e la cattura del gas di coda a emissioni zero prima dell'imballaggio.

Servizio e supporto post-vendita

Noi di XINYU HUACHUANG ci impegniamo a fornire un supporto post-vendita completo e affidabile per garantire il funzionamento continuo ed efficiente delle vostre apparecchiature. Il nostro team di assistenza dedicato è sempre pronto ad assisterti.

Copertura completa della garanzia

Offriamo con orgoglio una garanzia di due anni per le nostre apparecchiature. Durante questo periodo, forniamo servizi gratuiti di manutenzione e riparazione per qualsiasi problema relativo alla qualità, esclusi quelli causati da funzionamento improprio, modifiche non autorizzate o cause di forza maggiore. Per le apparecchiature oltre il periodo di garanzia di due anni, continuiamo a offrire servizi di manutenzione a vita, addebitando solo il costo delle parti di ricambio e della manodopera.

Meccanismo di risposta rapida

Offriamo supporto tecnico telefonico professionale 7×24 ore. Dopo aver ricevuto una notifica di guasto, il nostro team tecnico risponderà entro 24 ore e fornirà una soluzione praticabile. Se è necessaria l'assistenza in loco, i nostri ingegneri professionisti arriveranno presso la vostra struttura entro una settimana. In circostanze speciali in cui l'apparecchiatura non può essere riparata, la sostituiremo incondizionatamente con una nuova unità o forniremo un'unità sostitutiva durante il periodo di garanzia di due anni o prenderemo le misure necessarie per ripristinare il normale funzionamento.

Domande frequenti (FAQ)

D1: Quali tipi di gas isolanti può elaborare e purificare questa unità?

R: L'unità è progettata per i gas dielettrici utilizzati nelle apparecchiature elettriche ad alta tensione, in particolare le miscele SF6 e SF6/N2 presenti nelle linee isolate in gas (GIL) e nei quadri isolati in gas (GIS). Può recuperare l'SF6 liquido da gas misti e purificare i gas degradati da apparecchiature dismesse.

D2: In che modo l'unità raggiunge una purezza del gas superiore al 99,9%?

R: Integra processi di filtrazione multistadio, condensazione e distillazione a bassa temperatura in una sequenza a cascata. La distillazione a bassa temperatura separa i componenti in base alle differenze del punto di ebollizione, mentre i principi di oscillazione della pressione concentrano ulteriormente il gas target. Questo approccio multistadio garantisce che la purezza del gas recuperato superi il 99,9%, rendendolo direttamente riutilizzabile nelle apparecchiature elettriche.

D3: Perché per la purificazione del gas viene utilizzata la distillazione a bassa temperatura invece del riscaldamento convenzionale?

R: I gas dielettrici come l'SF6 hanno punti di ebollizione molto bassi e sono sensibili alla decomposizione termica. La distillazione a bassa temperatura opera ben al di sotto della soglia di degradazione termica di questi gas, preservandone le proprietà dielettriche pur ottenendo una separazione efficace da azoto, umidità e sottoprodotti della decomposizione.

D4: In che modo questa unità supporta la conformità ambientale per le società di servizi energetici?

R: L'SF6 è un potente gas serra con un potenziale di riscaldamento globale migliaia di volte maggiore della CO2. Recuperando e purificando l'SF6 dalle apparecchiature dismesse o in manutenzione invece di scaricarlo, l'unità aiuta le aziende elettriche a soddisfare le normative ambientali sempre più severe sulle emissioni di SF6.

Q5: Il gas recuperato può essere riutilizzato direttamente in apparecchiature ad alta tensione?

R: Sì. Una volta che la purezza del gas supera il 99,9%, l'SF6 recuperato soddisfa le specifiche richieste per il riutilizzo diretto nelle apparecchiature GIL e GIS. Ciò elimina il costo di acquisto di nuovo SF6 riducendo contemporaneamente la responsabilità ambientale.
