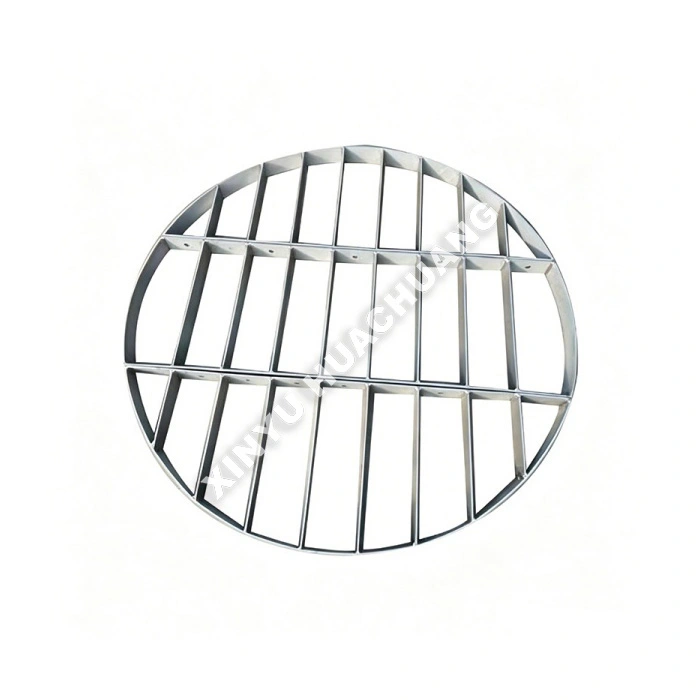

Griglia di supporto per l'imballaggio della torre di distillazione

La griglia di supporto dell'imballaggio della torre di distillazione XINYU HUACHUANG è un componente strutturale critico appositamente progettato per torri imballate di laboratorio e su scala pilota di piccolo diametro. Progettata per sopportare il peso di impaccamenti strutturati o casuali massimizzando al tempo stesso l'area aperta, questa griglia di supporto dell'impaccamento della torre di distillazione garantisce un flusso vapore-liquido senza ostacoli e previene l'allagamento della colonna. Il suo design robusto ma aperto lo rende la base ideale per ottenere un'elevata efficienza di separazione negli ambienti di ricerca e sviluppo e di test pilota.

Principio di funzionamento

La griglia di supporto dell'impaccamento della torre di distillazione funziona fornendo una piattaforma orizzontale rigida sul fondo del letto di impaccamento. È costruito con barre verticali o orizzontali disposte in modo da creare un'elevata sezione libera. Questa geometria aperta consente il passaggio del vapore in salita e del liquido in discesa con una caduta di pressione minima, impedendo contemporaneamente che le particelle dell'impaccamento cadano nella sezione inferiore. La superficie liscia della griglia aiuta inoltre a prevenire l'accumulo di particolato e le incrostazioni alla base della colonna.

Dove brilla?

● Area aperta elevata e caduta di pressione ridotta: massimizza l'area della sezione trasversale libera per garantire un flusso vapore-liquido uniforme, prevenendo colli di bottiglia nelle colonne di piccolo diametro.

● Elevata resistenza meccanica: progettato per supportare in modo affidabile il peso del letto di imballaggio e resistere alle fluttuazioni della pressione operativa senza deformazioni.

● Design antivegetativo: le superfici lisce e la spaziatura ottimizzata delle barre impediscono a solidi, polimeri o particolati di accumularsi e intasare il supporto.

● Adattamento di precisione: lavorato su misura per adattarsi perfettamente al diametro interno delle colonne in vetro o metallo da laboratorio e pilota, garantendo l'assenza di bypass di liquido.

● Materiali versatili: disponibili in SS304/316L, Hastelloy, PTFE e vetro per soddisfare la compatibilità chimica del tuo processo specifico.

Specifiche tecniche

Dove è applicabile?

● Laboratori accademici e di ricerca e sviluppo: studi cinetici fondamentali, visualizzazione del processo di separazione e test dei catalizzatori.

● Impianti su scala pilota: colmare il divario tra ricerca e sviluppo da banco e espansione industriale per la chimica fine e i prodotti farmaceutici.

● Oli essenziali ed estratti naturali: separazione delicata e di elevata purezza di terpeni e fragranze sensibili al calore.

● Solventi speciali: recupero continuo e purificazione ultraelevata di solventi organici di alto valore.

● Alimenti e bevande: concentrazione di aromi naturali ed estrazione di composti bioattivi.

Precauzioni per l'uso

● Livellamento preciso: assicurati che la griglia di supporto sia installata perfettamente in orizzontale. Una griglia non livellata può causare un ristagno di liquido su un lato, con conseguente grave cattiva distribuzione e ridotta efficienza di separazione.

● Compatibilità delle dimensioni dell'imballaggio: verificare che la spaziatura delle barre della griglia di supporto dell'imballaggio della torre di distillazione sia inferiore alla dimensione minima dell'imballaggio per evitare la caduta di particelle.

● Fissaggio sicuro: nelle colonne di piccolo diametro, assicurarsi che la griglia sia adeguatamente fissata o saldata per evitare che si sposti o si sollevi durante le operazioni con flusso di vapore elevato o vuoto.

● Pre-pulizia: pulisci sempre accuratamente la griglia prima di caricare l'imballaggio per rimuovere eventuali oli di lavorazione, trucioli metallici o detriti che potrebbero contaminare il processo.

Servizio e supporto post-vendita

Noi di XINYU HUACHUANG ci impegniamo a fornire un supporto post-vendita completo e affidabile per garantire il funzionamento continuo ed efficiente delle vostre apparecchiature. Il nostro team di assistenza dedicato è sempre pronto ad assisterti.

Copertura completa della garanzia

Offriamo con orgoglio una garanzia di due anni per le nostre apparecchiature. Durante questo periodo, forniamo servizi gratuiti di manutenzione e riparazione per qualsiasi problema relativo alla qualità, esclusi quelli causati da funzionamento improprio, modifiche non autorizzate o cause di forza maggiore. Per le apparecchiature oltre il periodo di garanzia di due anni, continuiamo a offrire servizi di manutenzione a vita, addebitando solo il costo delle parti di ricambio e della manodopera.

Meccanismo di risposta rapida

Offriamo supporto tecnico telefonico professionale 7×24 ore. Dopo aver ricevuto una notifica di guasto, il nostro team tecnico risponderà entro 24 ore e fornirà una soluzione praticabile. Se è necessaria l'assistenza in loco, i nostri ingegneri professionisti arriveranno presso la vostra struttura entro una settimana. In circostanze speciali in cui l'apparecchiatura non può essere riparata, la sostituiremo incondizionatamente con una nuova unità o forniremo un'unità sostitutiva durante il periodo di garanzia di due anni o prenderemo le misure necessarie per ripristinare il normale funzionamento.

Domande frequenti (FAQ)

Q1: Qual è lo scopo principale di una griglia di supporto dell'impaccamento in una colonna di distillazione?

R: La griglia di supporto fornisce una piattaforma rigida e orizzontale nella parte inferiore del letto di imballaggio per mantenere saldamente in posizione tutti gli elementi di imballaggio o i moduli di imballaggio strutturati. Senza di essa, l'impaccamento collasserebbe nella sezione inferiore della colonna, bloccando il flusso di vapore e distruggendo completamente le prestazioni di separazione.

D2: In che modo la progettazione della griglia riduce al minimo l'impatto sulle prestazioni delle colonne?

R: La griglia è costruita con barre verticali o orizzontali disposte in modo da creare un'elevata sezione libera, spesso superiore al 90%. Questa geometria aperta consente il passaggio del vapore in salita e del liquido in discesa con una caduta di pressione minima, garantendo che la griglia stessa non diventi un collo di bottiglia nel processo di trasferimento di massa.

Q3: Perché la progettazione antivegetativa è importante per una griglia di supporto?

R: La griglia di supporto si trova nel punto più basso del letto di imballaggio, dove si accumulano naturalmente particolato, depositi polimerici e sali cristallizzati. Una superficie liscia e una geometria aperta prevengono l'accumulo di materiale alla base della colonna, riducendo la frequenza degli arresti per la pulizia e mantenendo una caduta di pressione costante durante tutta la campagna.

Q4: Come è dimensionata la griglia di supporto rispetto all'imballaggio sopra di essa?

R: La dimensione dell'apertura della griglia è attentamente adattata alle dimensioni dell'imballaggio per evitare la caduta di eventuali elementi dell'imballaggio. Per l'imballaggio casuale, le aperture della griglia sono significativamente più piccole dell'elemento di imballaggio più piccolo. Per l'imballaggio strutturato, la griglia è progettata per adattarsi all'ingombro del modulo e fornire un supporto livellato sull'intero letto.

Q5: Quali materiali da costruzione sono disponibili per le griglie di supporto?

R: Le griglie di supporto sono disponibili in SS304/316L per applicazioni standard, Hastelloy e titanio per ambienti corrosivi e acciaio al carbonio con rivestimenti protettivi per installazioni sensibili ai costi. Il materiale è selezionato per adattarsi al materiale del guscio della colonna e alle condizioni di processo, garantendo compatibilità galvanica e lunga durata.
