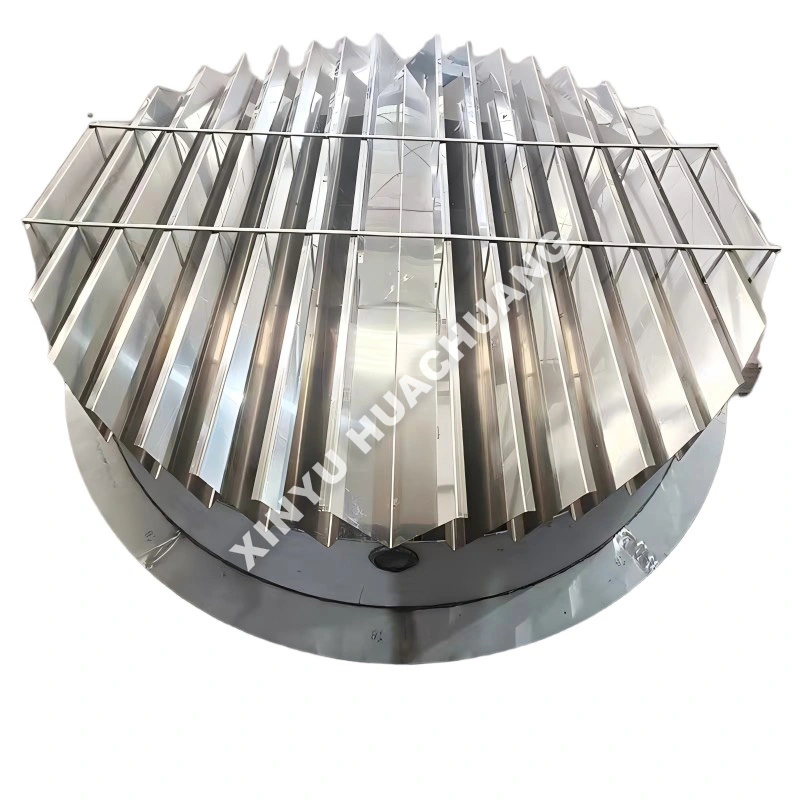

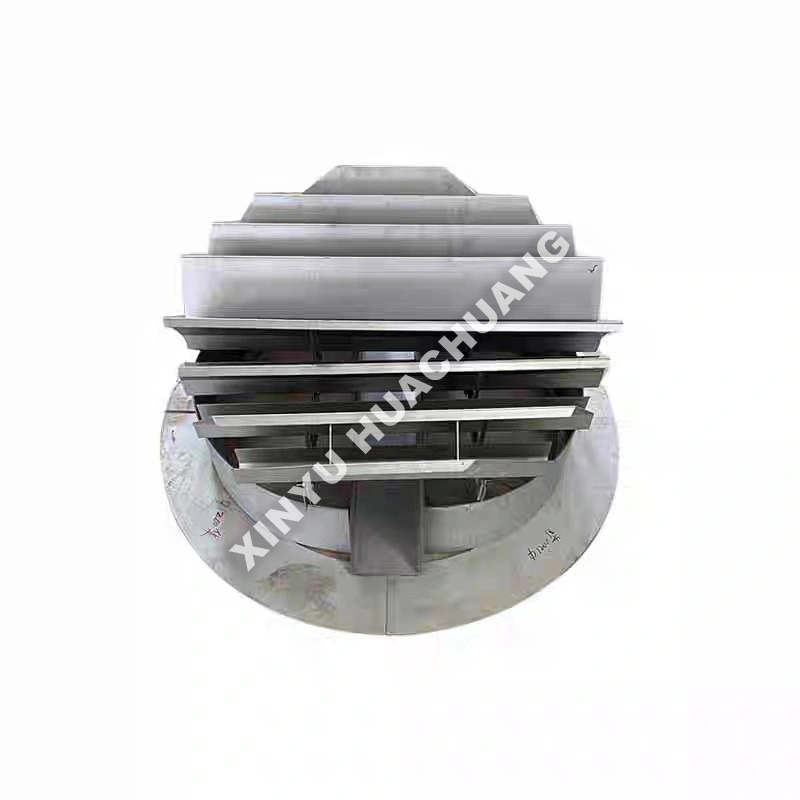

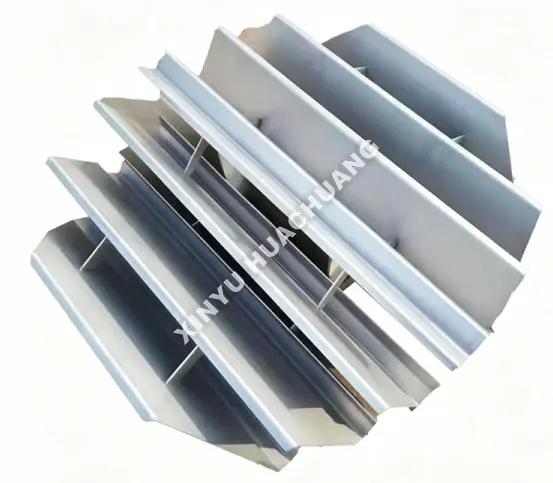

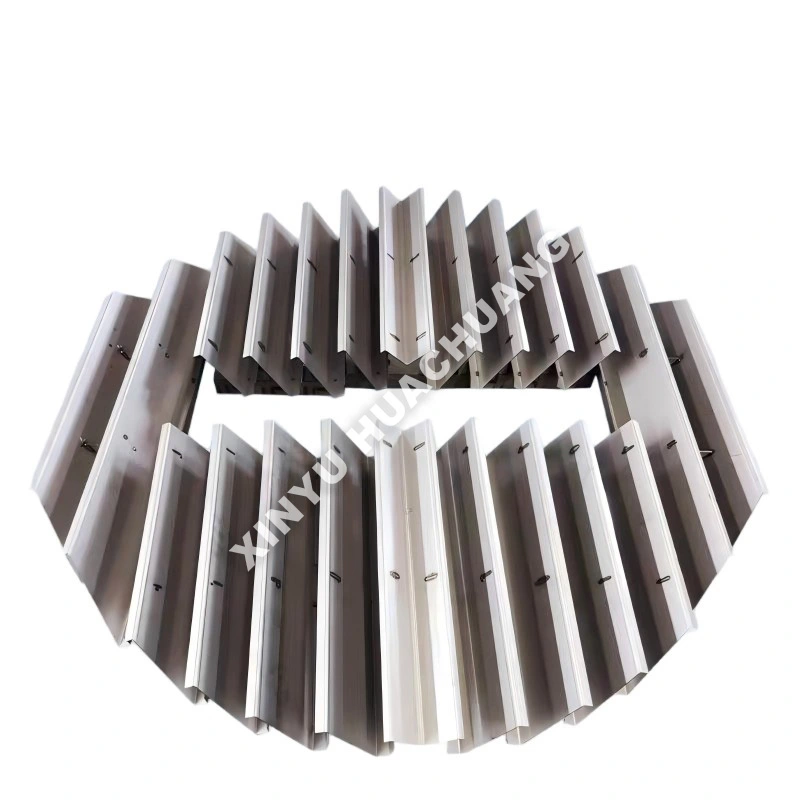

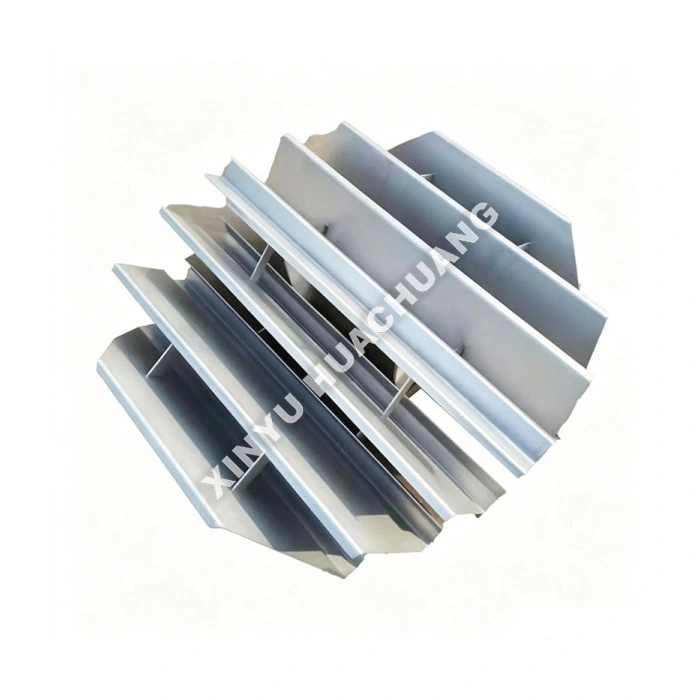

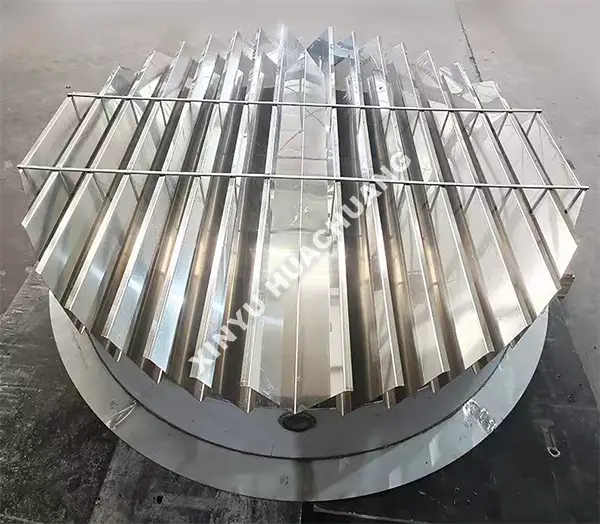

Vassoio raccogli liquidi

Il vassoio di raccolta liquidi XINYU HUACHUANG è un componente interno critico della torre appositamente progettato per intercettare, raccogliere e ridistribuire il liquido in colonne impaccate di piccolo diametro. Progettato per impedire il flusso sulle pareti e mantenere l'efficienza della separazione, questo vassoio raccogli liquidi garantisce un contatto uniforme vapore-liquido sull'intero letto di imballaggio. Il suo design compatto e robusto lo rende ideale per laboratori, torri su scala pilota e processi che richiedono alimentazione intermedia o tiraggio laterale.

Cos'è un vassoio raccogli liquidi?

Un vassoio di raccolta liquidi è un piatto orizzontale installato tra le sezioni di impaccamento nelle colonne di distillazione, assorbimento o strippaggio. Cattura il liquido che scorre lungo l'imballaggio e lo ridistribuisce uniformemente nel letto sottostante. Questo vassoio di raccolta liquidi è essenziale per mantenere l'efficienza della colonna nelle torri pilota alte dove la cattiva distribuzione dei liquidi può influire gravemente sulle prestazioni. Serve anche come piattaforma per l'iniezione di alimentazione intermedia, il prelievo laterale o i punti di monitoraggio della temperatura.

Perché questo?

● Raccolta di liquidi superiore: la geometria ottimizzata della vasca con profondità adeguata garantisce la cattura completa dei liquidi anche a velocità di vapore elevate.

● Design anti-flusso: gli anelli di tenuta periferici e i deflettori impediscono al liquido di bypassare l'impaccamento e di scorrere lungo le pareti della colonna.

● Area di passaggio elevato del vapore: il design del montante aperto riduce al minimo la caduta di pressione consentendo al tempo stesso un flusso di vapore senza restrizioni attraverso il collettore.

● Costruzione robusta: costruito con SS304/316L di alta qualità o leghe specializzate per resistere a stress termici e ambienti corrosivi.

● Installazione modulare: le sezioni fabbricate con precisione garantiscono un montaggio rapido e un livellamento perfetto all'interno della torre.

Specifiche tecniche

Road map di selezione

● Definisci i carichi di liquidi e vapori: calcola con precisione la portata del liquido e la velocità del vapore previste. Ciò determina la profondità del piatto, le dimensioni del montante e l'area di passaggio del vapore richieste del vassoio di raccolta liquidi.

● Valuta il diametro della torre: assicurati che il vassoio sia dimensionato esattamente per il diametro specifico del tuo laboratorio o della colonna pilota per evitare perdite.

● Compatibilità dei materiali: seleziona la metallurgia appropriata in base alla temperatura del processo e all'aggressività chimica. Lo standard SS316L copre la maggior parte delle applicazioni; ambienti altamente corrosivi richiedono Hastelloy.

● Requisiti funzionali: determina se il vassoio necessita di funzionalità aggiuntive come ugelli di estrazione laterale, punti di alimentazione intermedi o funzionalità di ridistribuzione.

Processo di controllo della qualità

● Verifica dei materiali: ispezione rigorosa delle lamiere in entrata e dei materiali di saldatura per garantire la conformità metallurgica.

● Precisione dimensionale: misurazione precisa della profondità del piatto, del diametro del montante e della planarità complessiva per garantire un corretto adattamento e raccolta dei liquidi.

● Qualità della saldatura: ispezione visiva completa e controlli NDT (test non distruttivi) di tutte le saldature per garantire prestazioni a prova di perdite.

● Trattamento superficiale: verifica della passivazione o della qualità del rivestimento per garantire la resistenza alla corrosione in ambienti operativi difficili.

● Test di adattamento: verifica pre-assemblaggio delle sezioni modulari per confermare il corretto allineamento e sigillatura prima della spedizione.

Servizio e supporto post-vendita

Noi di XINYU HUACHUANG ci impegniamo a fornire un supporto post-vendita completo e affidabile per garantire il funzionamento continuo ed efficiente delle vostre apparecchiature. Il nostro team di assistenza dedicato è sempre pronto ad assisterti.

Copertura completa della garanzia

Offriamo con orgoglio una garanzia di due anni per le nostre apparecchiature. Durante questo periodo, forniamo servizi gratuiti di manutenzione e riparazione per qualsiasi problema relativo alla qualità, esclusi quelli causati da funzionamento improprio, modifiche non autorizzate o cause di forza maggiore. Per le apparecchiature oltre il periodo di garanzia di due anni, continuiamo a offrire servizi di manutenzione a vita, addebitando solo il costo delle parti di ricambio e della manodopera.

Meccanismo di risposta rapida

Offriamo supporto tecnico telefonico professionale 7×24 ore. Dopo aver ricevuto una notifica di guasto, il nostro team tecnico risponderà entro 24 ore e fornirà una soluzione praticabile. Se è necessaria l'assistenza in loco, i nostri ingegneri professionisti arriveranno presso la vostra struttura entro una settimana. In circostanze speciali in cui l'apparecchiatura non può essere riparata, la sostituiremo incondizionatamente con una nuova unità o forniremo un'unità sostitutiva durante il periodo di garanzia di due anni o prenderemo le misure necessarie per ripristinare il normale funzionamento.

Domande frequenti (FAQ)

Q1: Qual è la funzione principale di un vassoio di raccolta del liquido in una colonna impaccata?

R: Un vassoio di raccolta del liquido cattura il liquido che scorre dalla sezione di imballaggio superiore e lo ridistribuisce uniformemente al letto di imballaggio sottostante. Senza questo vassoio, la cattiva distribuzione del liquido si accumula su più sezioni di imballaggio, riducendo progressivamente l'efficienza di separazione. Il vassoio di raccolta essenzialmente "reimposta" la distribuzione del liquido ad ogni confine di riempimento.

Q2: Perché un vassoio di raccolta liquidi è essenziale nelle torri pilota alte?

R: Nelle torri alte con più sezioni di impaccamento, il liquido tende a spostarsi verso la parete della colonna mentre scende, creando una cattiva distribuzione sempre più grave con ogni sezione successiva. Senza vassoi di raccolta tra le sezioni, questo effetto cumulativo può rendere le sezioni di imballaggio inferiori quasi inefficaci, sprecando costosi catalizzatori o materiale di imballaggio.

D3: Oltre alla ridistribuzione, quali altre funzioni svolge il vassoio di raccolta?

R: Il vassoio di raccolta funge anche da piattaforma per l'iniezione del mangime intermedio, il prelievo laterale dei prodotti intermedi e l'installazione di punti di monitoraggio della temperatura. Queste funzioni aggiuntive lo rendono uno strumento versatile per la gestione dei processi, non solo un dispositivo di ridistribuzione dei liquidi.

Q4: Come è progettato il vassoio del collettore per ridurre al minimo la caduta di pressione?

R: Il vassoio è progettato con un'elevata area di sezione trasversale libera, spesso superiore all'85%, per consentire il passaggio del vapore che sale con una resistenza minima. Le zone di raccolta del liquido sono posizionate strategicamente per catturare il liquido discendente senza ostruire il percorso del flusso di vapore, mantenendo i vantaggi della bassa caduta di pressione del funzionamento con colonna impaccata.

Q5: Quali materiali sono comunemente utilizzati per i vassoi di raccolta liquidi?

R: I vassoi di raccolta sono generalmente realizzati in SS304/316L per applicazioni standard, Hastelloy o titanio per ambienti altamente corrosivi e acciaio rivestito in PTFE per applicazioni chimiche del fluoro. La selezione del materiale corrisponde ai fluidi di processo e alle condizioni operative per garantire una lunga durata.
