Unità di distillazione pressurizzata a bassa temperatura del gas

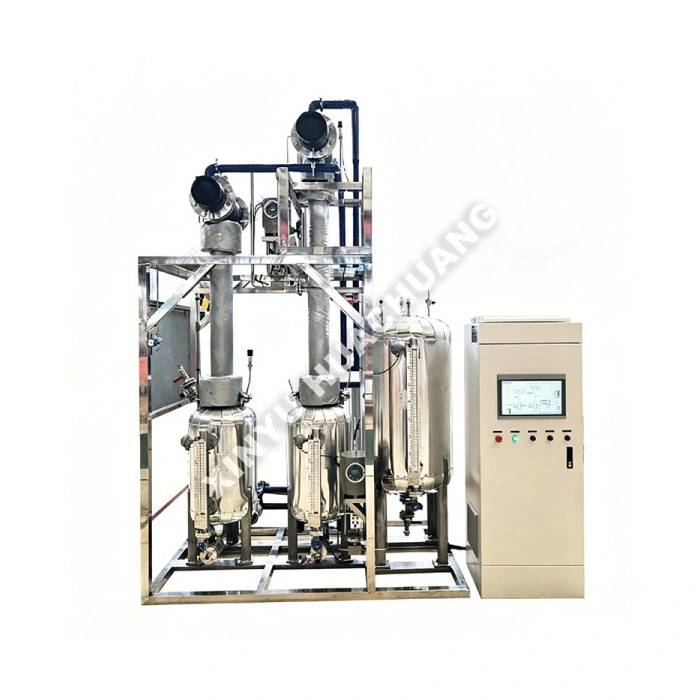

L'unità di distillazione pressurizzata a bassa temperatura del gas XINYU HUACHUANG è un sistema di separazione avanzato e all-in-one appositamente progettato per la purificazione ad alta precisione di miscele di gas complesse. Progettata per sfruttare le differenze nei punti di ebollizione e le volatilità relative dei vari componenti, questa unità di distillazione pressurizzata a bassa temperatura del gas funziona in condizioni di bassa temperatura e alta pressione per ottenere un trasferimento di massa vapore-liquido multistadio superiore. L'intero sistema è costruito su un robusto skid in acciaio inossidabile, che integra la colonna di distillazione, condensatori, ribollitori, unità di refrigerazione, compressori e un sistema di controllo PLC intelligente. Questo design compatto e modulare garantisce facilità di installazione, riposizionamento senza interruzioni e prestazioni affidabili per applicazioni industriali e di ricerca esigenti.

Principio di funzionamento

L'unità di distillazione pressurizzata a bassa temperatura di gas opera sui principi fondamentali della distillazione frazionata criogenica. La miscela di gas multicomponente viene compressa e preraffreddata prima di entrare nella colonna di distillazione. All'interno della colonna, l'ambiente a bassa temperatura e alta pressione facilita il contatto continuo vapore-liquido su più piastre teoriche o strati di impaccamento. I componenti con punti di ebollizione più alti si condensano in liquidi e scorrono verso il basso, mentre i componenti più leggeri con punti di ebollizione più bassi vaporizzano e salgono verso l'alto. Questo preciso trasferimento di massa in più fasi separa efficacemente il gas target dalle impurità. Il ciclo di refrigerazione integrato fornisce la capacità di raffreddamento necessaria, mentre il ribollitore fornisce il calore necessario per la vaporizzazione, il tutto coordinato perfettamente dal sistema di controllo PLC.

Quali sono i vantaggi distintivi?

● Design modulare con montaggio su skid: tutti i componenti principali sono integrati su una base in acciaio inossidabile, garantendo un ingombro estremamente compatto, un'installazione in loco semplificata e la flessibilità per il trasferimento complessivo.

● Separazione ad alta precisione: funziona in condizioni ottimizzate di bassa temperatura e alta pressione per massimizzare la volatilità relativa, garantendo il recupero ad elevata purezza dei gas target.

● Automazione PLC intelligente: presenta un sistema di controllo completamente automatizzato che regola con precisione temperatura, pressione e portata, riducendo in modo significativo l'intervento manuale e garantendo un funzionamento stabile a lungo termine.

● Costruzione robusta: realizzata con acciaio inossidabile di prima qualità per resistere alla corrosione e alle temperature criogeniche, garantendo la longevità delle apparecchiature e la purezza del prodotto.

● Soluzione chiavi in ​​mano: integra compressori, refrigerazione, scambiatori di calore e valvole in un'unica unità, eliminando la necessità di complesse tubazioni in loco e riducendo i tempi di consegna del progetto.

Specifiche tecniche

Dove si applica?

● Gas speciali per l'elettronica: purificazione ad elevata purezza di gas per l'elettronica per la produzione di semiconduttori.

● Recupero e rigenerazione del refrigerante: separazione e riciclaggio efficienti di refrigeranti misti per la conformità ambientale.

● Separazione degli idrocarburi leggeri: frazionamento preciso degli idrocarburi C2-C4 nei processi petrolchimici.

● Recupero delle risorse dei gas di scarico industriali: valorizzazione dei flussi di scarichi industriali mediante l'estrazione di preziosi componenti chimici.

Precauzioni per l'uso

● Spurgo pre-avvio: esegui sempre uno spurgo accurato con azoto prima di introdurre il gas di alimentazione per eliminare ossigeno e umidità, prevenendo blocchi di ghiaccio o rischi per la sicurezza.

● Equilibrio termico: consentire al sistema di refrigerazione di raggiungere la linea di base a bassa temperatura target prima di introdurre il gas di alimentazione per evitare shock termico alle parti interne della colonna.

● Monitoraggio della pressione: monitora continuamente le sezioni ad alta pressione e assicurati che le valvole di sicurezza siano calibrate e non ostruite.

● Qualità del gas di alimentazione: assicurarsi che il gas di alimentazione sia prefiltrato per rimuovere particelle e goccioline di liquido che potrebbero contaminare l'imballaggio o i vassoi di distillazione.

Guida alla manutenzione

● Ogni giorno: ispeziona l'interfaccia PLC per eventuali allarmi anomali, controlla i livelli di liquido corretti negli occhiali di ispezione e verifica che non vi siano perdite visibili di gas o refrigerante.

● Settimanalmente/mensilmente: controllare il livello dell'olio lubrificante e le condizioni del compressore di circolazione. Ispezionare le serpentine del condensatore dell'unità di refrigerazione per individuare eventuali accumuli di polvere e pulirle se necessario.

● Trimestralmente: calibra i trasmettitori critici di pressione e temperatura per garantire che il PLC riceva dati accurati. Ispezionare le valvole di sicurezza ed eseguire un test di attivazione manuale.

● Annualmente: programmare un arresto completo per ispezionare le condizioni interne della colonna di distillazione, pulire le superfici di scambio termico del ribollitore e del condensatore e verificare l'integrità di tutte le valvole e guarnizioni criogeniche.

Servizio e supporto post-vendita

Noi di XINYU HUACHUANG ci impegniamo a fornire un supporto post-vendita completo e affidabile per garantire il funzionamento continuo ed efficiente delle vostre apparecchiature. Il nostro team di assistenza dedicato è sempre pronto ad assisterti.

Copertura completa della garanzia

Offriamo con orgoglio una garanzia di due anni per le nostre apparecchiature. Durante questo periodo, forniamo servizi gratuiti di manutenzione e riparazione per qualsiasi problema relativo alla qualità, esclusi quelli causati da funzionamento improprio, modifiche non autorizzate o cause di forza maggiore. Per le apparecchiature oltre il periodo di garanzia di due anni, continuiamo a offrire servizi di manutenzione a vita, addebitando solo il costo delle parti di ricambio e della manodopera.

Meccanismo di risposta rapida

Offriamo supporto tecnico telefonico professionale 7×24 ore. Dopo aver ricevuto una notifica di guasto, il nostro team tecnico risponderà entro 24 ore e fornirà una soluzione praticabile. Se è necessaria l'assistenza in loco, i nostri ingegneri professionisti arriveranno presso la vostra struttura entro una settimana. In circostanze speciali in cui l'apparecchiatura non può essere riparata, la sostituiremo incondizionatamente con una nuova unità o forniremo un'unità sostitutiva durante il periodo di garanzia di due anni o prenderemo le misure necessarie per ripristinare il normale funzionamento.

Domande frequenti (FAQ)

D1: In che modo l'unità di distillazione pressurizzata a bassa temperatura del gas ottiene la separazione del gas a livello fondamentale?

R: L'unità funziona con la distillazione frazionata criogenica. La miscela di gas multicomponente viene prima compressa e preraffreddata, quindi entra nella colonna di distillazione dove un ambiente a bassa temperatura e alta pressione consente il contatto continuo vapore-liquido. I componenti con punti di ebollizione più elevati si condensano in liquidi e scorrono verso il basso, mentre i componenti più leggeri vaporizzano e salgono verso l'alto, ottenendo una separazione precisa attraverso il trasferimento di massa in più fasi.

Q2: Perché la miscela di gas viene compressa e preraffreddata prima di entrare nella colonna di distillazione?

R: La compressione aumenta la pressione del gas, che sposta l'equilibrio vapore-liquido e aumenta la temperatura di liquefazione di ciascun componente. Il preraffreddamento porta quindi la miscela più vicino al punto di rugiada prima che entri nella colonna. Insieme, questi passaggi riducono il carico di refrigerazione all'interno della colonna e migliorano l'efficienza complessiva della separazione.

Q3: Che ruolo gioca il ciclo di refrigerazione integrato nel processo di distillazione?

R: Il ciclo di refrigerazione integrato fornisce la capacità di raffreddamento necessaria per mantenere l'ambiente a bassa temperatura all'interno della colonna. Senza questo raffreddamento continuo, il liquido condensato rivaporizzerebbe e il processo di trasferimento di massa verrebbe interrotto. Il ciclo di refrigerazione funziona in tandem con il ribollitore per sostenere il gradiente termico preciso richiesto per una separazione efficace.

Q4: In che modo il ribollitore contribuisce al processo di separazione?

R: Il ribollitore fornisce il calore necessario per la vaporizzazione sul fondo della colonna di distillazione. Rivaporizzando parzialmente il liquido che scorre verso il basso, si genera il flusso di vapore ascendente che guida il trasferimento di massa in controcorrente attraverso le piastre teoriche o gli strati di imballaggio. Questo continuo scambio vapore-liquido è ciò che arricchisce progressivamente ogni componente nella sua rispettiva zona.
