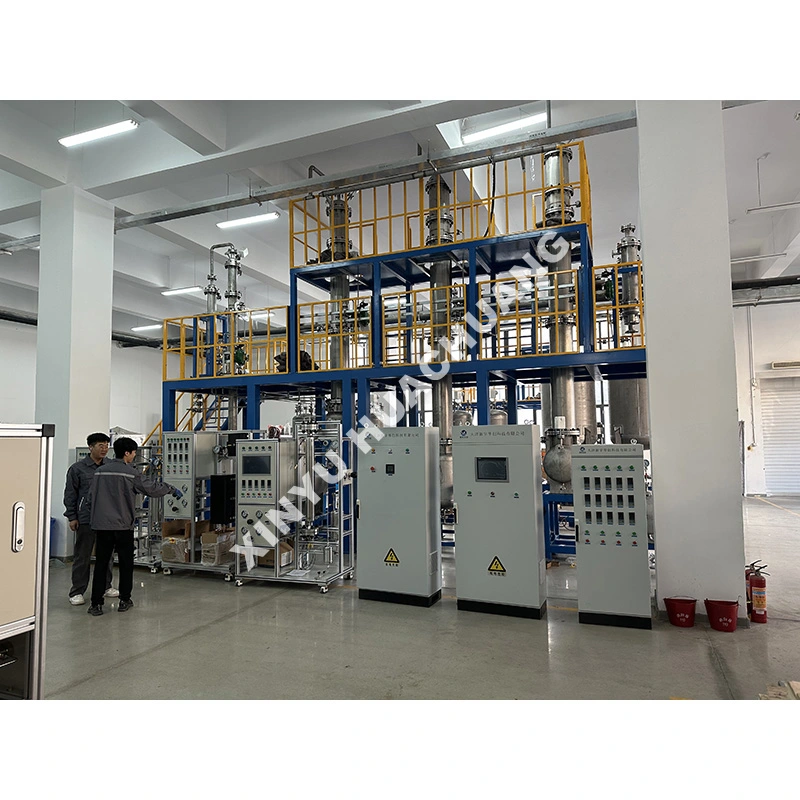

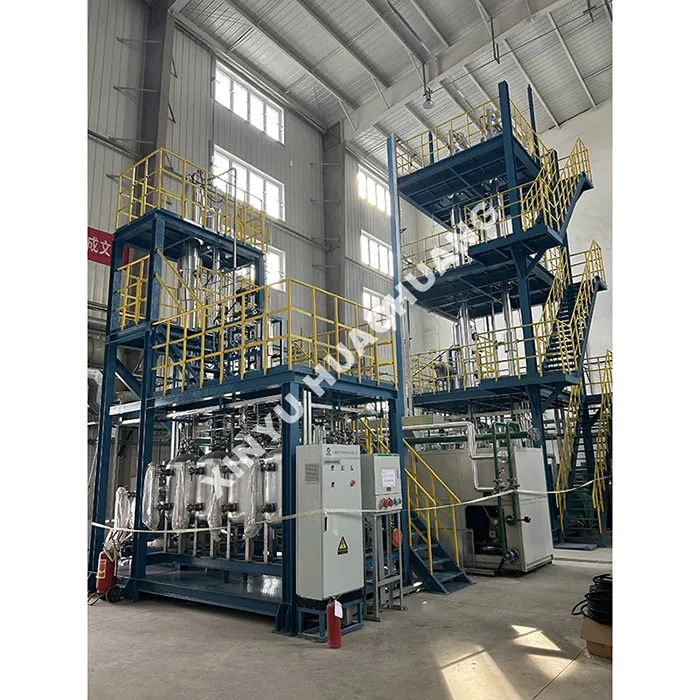

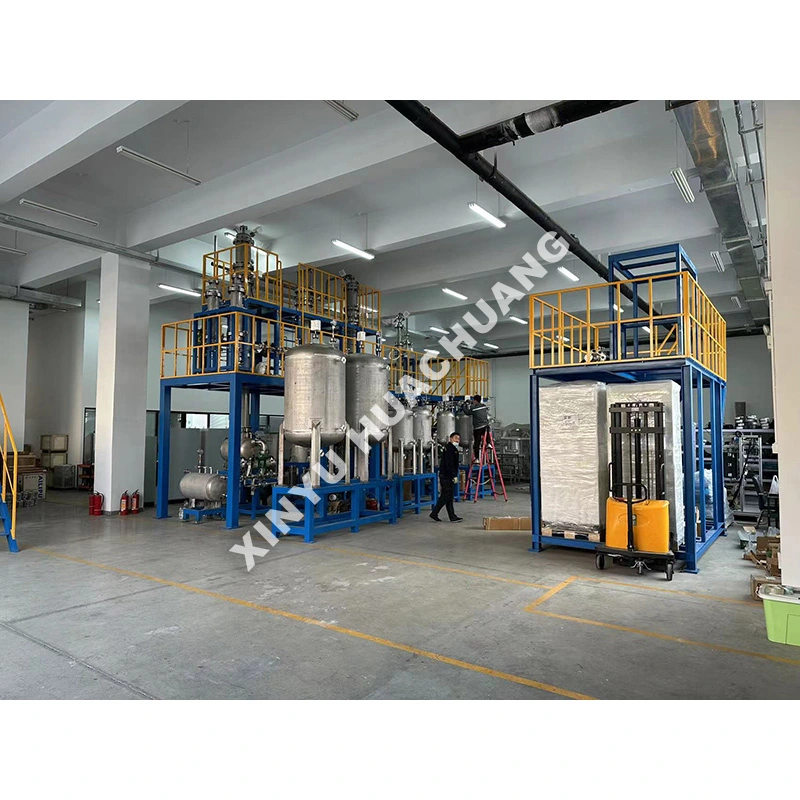

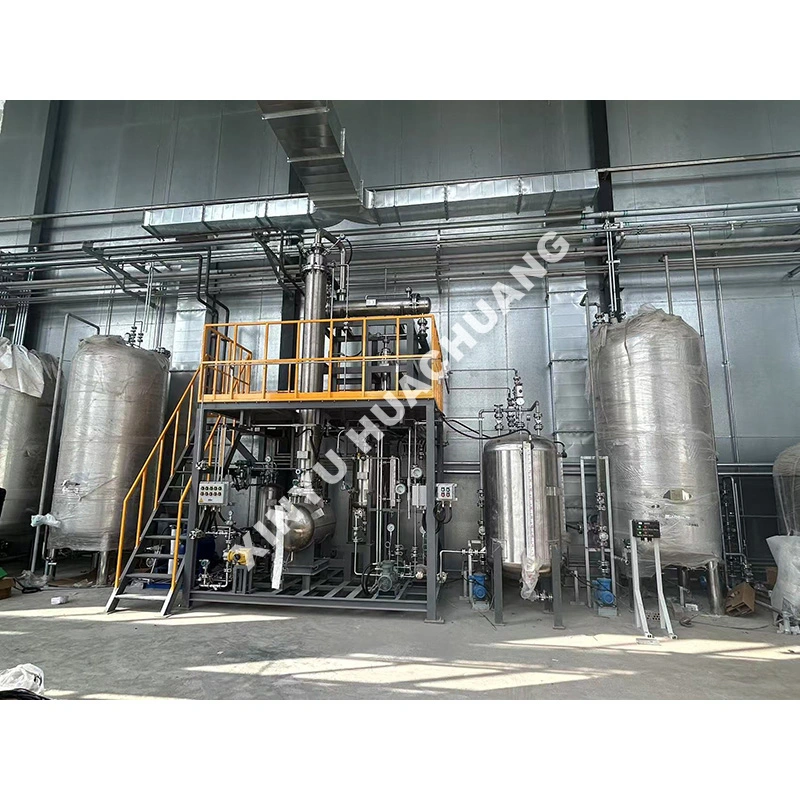

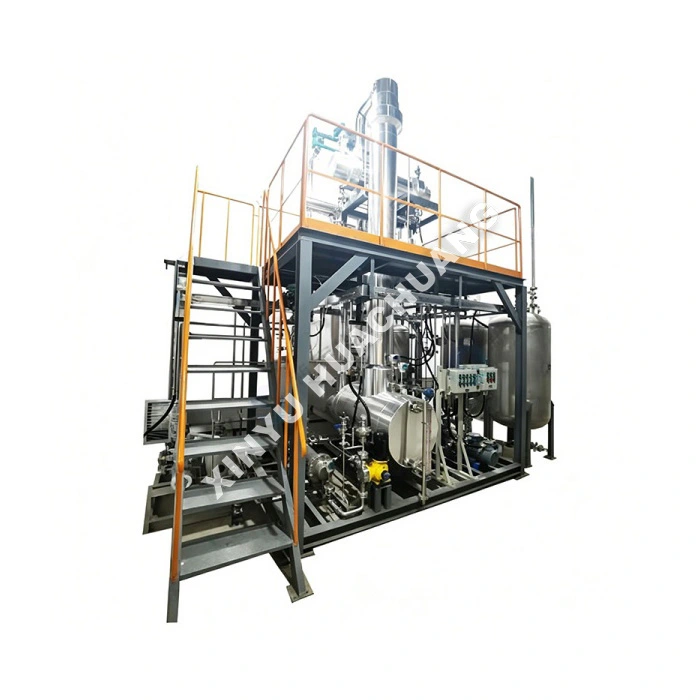

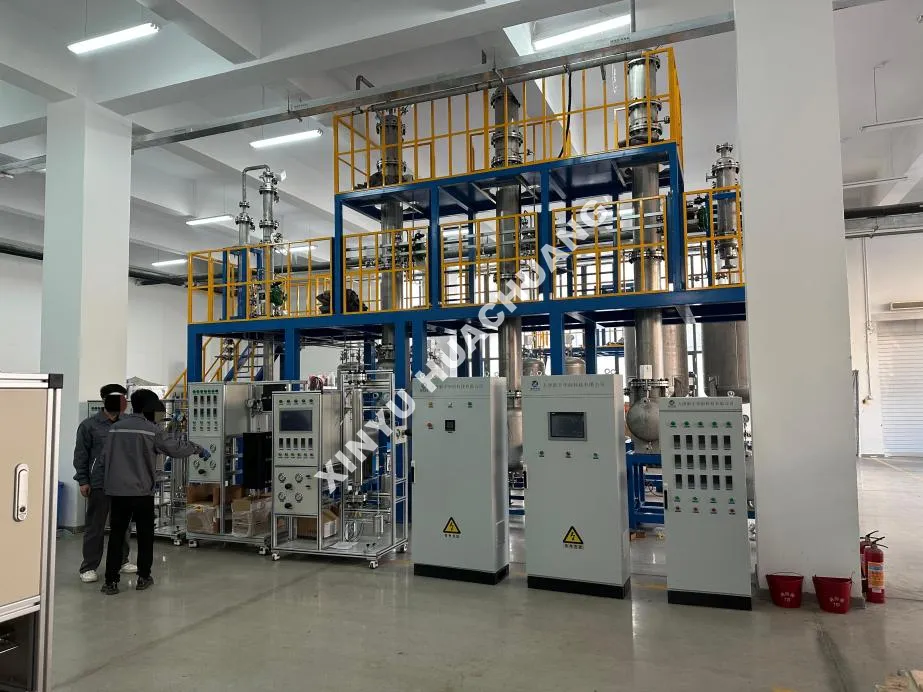

Unità di distillazione continua a quattro colonne ad alto vuoto

L'unità di distillazione continua a quattro colonne ad alto vuoto XINYU HUACHUANG è un sistema di separazione avanzato di livello industriale appositamente progettato per il frazionamento continuo di miscele liquide multicomponente complesse, sensibili al calore e altobollenti. Progettata per massimizzare l'efficienza di separazione riducendo al minimo la degradazione termica, questa unità utilizza una configurazione di distillazione continua a quattro stadi in condizioni di vuoto profondo. Dotata di automazione PLC intelligente, controllo automatizzato del rapporto di riflusso e interblocchi di sicurezza multilivello, l'unità garantisce un funzionamento stabile e non presidiato a lungo termine, fornendo al contempo dati di purezza altamente riproducibili per la produzione commerciale e l'ottimizzazione dei processi.

Meccanismo operativo

L'unità di distillazione continua a quattro colonne ad alto vuoto funziona secondo il principio della distillazione frazionata continua sotto vuoto profondo. La materia prima liquida viene dosata continuamente nella colonna primaria. Il vuoto profondo abbassa significativamente i punti di ebollizione dei componenti, prevenendo il cracking termico e la polimerizzazione. Man mano che la miscela viene riscaldata nel ribollitore, il vapore sale attraverso le parti interne della colonna (impaccamento strutturato o vassoi ad alta efficienza), subendo ripetute condensazioni e rivaporizzazioni. La cascata a quattro colonne consente la separazione precisa di miscele complesse in più frazioni ad elevata purezza. I componenti leggeri vengono aspirati in continuo dalla sommità della prima colonna, le frazioni intermedie vengono raccolte dalle colonne successive, mentre i residui pesanti vengono scaricati dal ribollitore finale. L'intero processo continuo è gestito meticolosamente dall'unità di distillazione continua a quattro colonne ad alto vuoto per mantenere gradienti termici precisi ed efficienza di separazione ottimale.

Dove brilla?

● Separazione di precisione a quattro colonne: il design a cascata multistadio consente la separazione simultanea di un massimo di quattro frazioni di prodotto distinte da una singola materia prima, massimizzando la resa e la purezza del prodotto.

● Protezione dal vuoto profondo: il funzionamento ad alto vuoto (fino a 10 Pa) riduce significativamente i punti di ebollizione, rendendolo ideale per la lavorazione di materiali sensibili al calore, polimeri e composti altobollenti senza degradazione termica.

● Componenti interni ad alta efficienza: presentano un imballaggio strutturato personalizzabile o vassoi ad alte prestazioni per ottenere un elevato numero di piastre teoriche e una purezza di separazione a livello di PPM.

● Automazione PLC intelligente: il sistema di controllo centralizzato consente il funzionamento non presidiato a lungo termine, la regolazione automatizzata del rapporto di riflusso e la registrazione dei dati in tempo reale per temperatura, pressione e portate.

● Costruzione robusta e sicura: costruito con metallurgia di prima qualità (ad es. SS316L, Hastelloy) e interblocchi di sicurezza multilivello (protezione da sovratemperatura, sovrapressione, riscaldamento a secco) per garantire un funzionamento sicuro.

Specifiche tecniche

Dove è applicabile?

● Chimica fine e prodotti farmaceutici: purificazione continua di ingredienti farmaceutici attivi (API) sensibili al calore e intermedi di alto valore.

● Lavorazione di polimeri e resine: separazione di monomeri, oligomeri e solventi altobollenti nella sintesi dei polimeri.

● Oli essenziali ed estratti naturali: separazione delicata e continua di terpeni delicati, fragranze ed estratti vegetali.

● Solventi speciali: purificazione ultraelevata di solventi organici altobollenti o termicamente instabili.

● Alimenti e bevande: concentrazione di aromi naturali, purificazione dell'alcol ed estrazione di composti bioattivi.

Precauzioni per l'uso

● Manutenzione del sistema del vuoto: assicurarsi che il sistema del vuoto (pompe, condensatori, trappole) funzioni stabilmente prima di introdurre le materie prime. Le fluttuazioni del vuoto causeranno variazioni del punto di ebollizione e comprometteranno l'efficienza della separazione.

● Riscaldamento graduale: utilizza le velocità di rampa di riscaldamento programmabili del PLC per evitare vaporizzazioni improvvise e allagamenti della colonna, soprattutto durante l'avvio del sistema sotto vuoto.

● Raffreddamento prima dello spegnimento: arrestare sempre l'alimentazione e mantenere il vuoto e il flusso dell'acqua di raffreddamento finché la temperatura del sistema non scende al di sotto di 80 ℃ per evitare che il prodotto residuo si degradi nel ribollitore caldo.

● Rilevamento delle perdite: ispeziona regolarmente tutte le guarnizioni del vuoto, le guarnizioni e le flange per individuare eventuali perdite. Anche un minimo ingresso di aria può alterare il livello di vuoto e introdurre ossigeno, provocando l'ossidazione del prodotto.

Guida alla manutenzione

● Ogni giorno: controlla il livello di vuoto, il flusso dell'acqua di raffreddamento e la temperatura del mezzo di riscaldamento. Ispezionare il sistema per eventuali rumori insoliti, perdite o vibrazioni provenienti dalle pompe e dai compressori.

● Settimanale/mensile: pulisci o sostituisci i prefiltri delle materie prime per evitare che residui pesanti sporchino l'impaccamento della colonna. Ispezionare tutte le guarnizioni in PTFE e le tenute meccaniche per verificare l'eventuale usura e sostituirle se necessario.

● Ogni trimestre: calibrare i sensori di temperatura, i vacuometri, i controller del flusso di massa e i controller del rapporto di riflusso per mantenere la precisione della separazione. Ispezionare il sistema di riscaldamento per prestazioni uniformi.

● Post-operazione: seguire sempre una corretta sequenza di spegnimento: interrompere l'alimentazione, mantenere il riflusso per pulire la colonna e raffreddare il sistema sotto vuoto prima di scaricarlo e conservarlo per prevenire l'ossidazione o l'assorbimento di umidità.

Servizio e supporto post-vendita

Noi di XINYU HUACHUANG ci impegniamo a fornire un supporto post-vendita completo e affidabile per garantire il funzionamento continuo ed efficiente delle vostre apparecchiature. Il nostro team di assistenza dedicato è sempre pronto ad assisterti.

Copertura completa della garanzia

Offriamo con orgoglio una garanzia di due anni per le nostre apparecchiature. Durante questo periodo, forniamo servizi gratuiti di manutenzione e riparazione per qualsiasi problema relativo alla qualità, esclusi quelli causati da funzionamento improprio, modifiche non autorizzate o cause di forza maggiore. Per le apparecchiature oltre il periodo di garanzia di due anni, continuiamo a offrire servizi di manutenzione a vita, addebitando solo il costo delle parti di ricambio e della manodopera.

Meccanismo di risposta rapida

Offriamo supporto tecnico telefonico professionale 7×24 ore. Dopo aver ricevuto una notifica di guasto, il nostro team tecnico risponderà entro 24 ore e fornirà una soluzione praticabile. Se è necessaria l'assistenza in loco, i nostri ingegneri professionisti arriveranno presso la vostra struttura entro una settimana. In circostanze speciali in cui l'apparecchiatura non può essere riparata, la sostituiremo incondizionatamente con una nuova unità o forniremo un'unità sostitutiva durante il periodo di garanzia di due anni o prenderemo le misure necessarie per ripristinare il normale funzionamento.

Domande frequenti (FAQ)

D1: Perché questa unità funziona sotto vuoto profondo anziché a pressione atmosferica?

R: Il vuoto profondo abbassa significativamente i punti di ebollizione dei componenti della miscela. Ciò impedisce il cracking termico e la polimerizzazione che si verificherebbero a temperature più elevate, rendendo l'unità essenziale per la separazione di composti sensibili al calore come intermedi organici altobollenti, estratti naturali e monomeri polimerici.

D2: In che modo la cascata a quattro colonne ottiene una separazione precisa di miscele complesse?

R: Ciascuna colonna della cascata gestisce un'attività di separazione specifica. Dalla testa della prima colonna vengono aspirati in continuo i componenti leggeri, dalle colonne successive vengono raccolte le frazioni intermedie, mentre i residui pesanti vengono scaricati dal ribollitore finale. Questo approccio graduale consente di separare con precisione miscele complesse in più frazioni ad elevata purezza in un'unica operazione continua.

D3: Quali tipi di parti interne della colonna vengono utilizzate in questa unità ad alto vuoto?

R: Le colonne sono dotate di impaccamento strutturato o di vassoi ad alta efficienza. Man mano che il vapore sale attraverso queste parti interne, subisce ripetute condensazioni e rivaporizzazioni, arricchendo progressivamente le frazioni target. La scelta tra imballaggio e vassoi dipende dai requisiti specifici di separazione e dalle proprietà fisiche della materia prima.

D4: In che modo l'unità mantiene gradienti termici precisi su tutte e quattro le colonne?

R: L'intero processo continuo è gestito meticolosamente dal sistema di controllo integrato dell'unità, che regola con precisione le temperature del ribollitore, le funzioni del condensatore e i livelli di vuoto in ciascuna colonna. Ciò garantisce che il gradiente termico ottimale venga mantenuto simultaneamente in ogni colonna, garantendo efficienza di separazione e purezza del prodotto costanti.

Q5: Cosa rende questa unità diversa da un sistema di distillazione standard a due colonne?

R: Un sistema standard a due colonne può suddividere un feed solo in un numero limitato di tagli. La cascata a quattro colonne fornisce un numero significativamente maggiore di stadi di separazione, consentendo il frazionamento preciso di miscele complesse in quattro o più flussi di prodotto distinti. Ciò è fondamentale quando la materia prima contiene più componenti preziosi, ciascuno dei quali deve essere recuperato con elevata purezza.
